Norma PN-B-03002 dotyczy projektowania konstrukcji murowych w Polsce. Określa wymagania dotyczące materiałów, np. cegły, bloczki i zaprawyoraz zasady obliczania nośności ścian i filarów. Uwzględnia oddziaływania mechaniczne i środowiskowe. Norma jest zgodna z europejskim standardem Eurokod 6 i stanowi podstawę dla projektantów oraz wykonawców robót murarskich.
Norma PN-B-03002 stanowi podstawowy dokument regulujący projektowanie konstrukcji murowych w Polsce. Określa ona wymagania dotyczące podobnie jak materiałów, jak i metod obliczeniowych stosowanych przy wznoszeniu ścian nośnych, filarów oraz innych elementów murowych. Jej zakres obejmuje mury wykonane z cegły ceramicznej, bloczków silikatowych, elementów betonowych oraz kamienia naturalnego. Co ważne, norma dotyczy budynków wznoszonych w warunkach typowych – nie obejmuje konstrukcji narażonych na specyficzne oddziaływania, takie jak warunki sejsmiczne wysokiej intensywności lub środowiska silnie agresywne chemicznie.
Jak norma PN-B-03002 definiuje wymagania projektowe?
Projektowanie według PN-B-03002 opiera się na metodzie stanów granicznych, która dzieli wymagania na dwie grupy: stany graniczne nośności (SGN) oraz stany graniczne użytkowalności (SGU). Projektant musi zweryfikować, czy konstruowana przegroda nie osiągnie żadnego z tych stanów przy przewidywanych obciążeniach. Norma precyzuje sposób wyznaczania obliczeniowej wytrzymałości muru (oznaczanej symbolem f_d), pilnując wytrzymałość charakterystyczną materiału i odpowiednie współczynniki materiałowe. Ważnym elementem jest tutaj uwzględnienie smukłości elementu – stosunek wysokości do grubości ściany wpływa na jej nośność na ściskanie. Przy projektowaniu ścian na mimośrodowe obciążenia pionowe norma nakazuje stosowanie tzw. współczynnika redukcyjnego phi (φ), który koryguje obliczeniową nośność przekroju zależnie stopnia mimośrodu. Dotyczy to przede wszystkim ścian szczytowych oraz ścian zewnętrznych przenoszących obciążenia od stropów z jednej strony.
Główne kategorie elementów objętych normą:
- Mury z cegły ceramicznej pełnej i drążonej
- Ściany z bloczków silikatowych
- Elementy murowe z betonu komórkowego (ABK)
- Mury z pustaków ceramicznych
- Kamień naturalny stosowany w murach tradycyjnych
- Mury zbrojone poziomo (z wkładkami zbrojeniowymi w spoinach)
- Słupy i filary murowe jako elementy samodzielne
Obliczanie nośności – podstawowe zasady przydatne
Obliczenia nośności na ściskanie potrzebują znajomości wytrzymałości znormalizowanej elementu murowego (f_b) oraz wytrzymałości zaprawy (f_m). Na ich podstawie wyznacza się charakterystyczną wytrzymałość muru na ściskanie (f_k) według wzoru pilnującego stałe empiryczne K, α oraz β – ich wartości zależą od grupy elementów murowych i rodzaju zaprawy. „Projektant powinien szczególnie uważnie dobierać te współczynniki, ponieważ błędna ich identyfikacja może prowadzić do ważnego przeszacowania nośności.” Norma rozróżnia zaprawę zwykłą, lekką i cienkowarstwową – każda z nich daje inne wyniki obliczeń (co bywa pomijane w rzeczywistości biurowej). Czy projektant może stosować uproszczone metody obliczeniowe? Tak, norma dopuszcza podejście uproszczone dla ścian spełniających określone warunki geometryczne, jednak zawsze przy zachowaniu pełnej weryfikacji SGN. Podstawowym warunkiem poprawnego zastosowania normy jest właściwa klasyfikacja kategorii wykonania muru: od klasy I do II – gdyż przekłada się ona na wielkość częściowego współczynnika materiałowego γM.
Projektowanie konstrukcji murowych w Polsce opiera się na konkretnych regulacjach normalizacyjnych, które precyzują podobnie jak zakres stosowania, jak i wymagania obliczeniowe. Norma PN-B-03002 stanowi podstawowy dokument techniczny dla projektantów zajmujących się murami nośnymi, ścianami działowymi oraz innymi elementami murowanymi w budynkach mieszkalnych, użyteczności publicznej i przemysłowych. Jej aktualna wersja pochodzi z 2007 roku i uwzględnia europejskie podejście do oceny nośności konstrukcji, nawiązując do Eurokodu 6.
Zakres stosowania normy PN-B-03002 w rzeczywistości projektowej
Norma obejmuje projektowanie murów wykonanych z cegły ceramicznej, silikatowej, bloczków betonowych, keramzytobetonowych oraz kamienia naturalnego. Dotyczy podobnie jak murów niezbrojonych, jak i zbrojonych oraz sprężonych. Ważnym ograniczeniem jest to, że norma nie odnosi się do konstrukcji podlegających silnym drganiom, ekstremalnym temperaturom powyżej 200°C ani agresywnemu środowisku chemicznemu – dla takich warunków konieczne jest stosowanie odrębnych przepisów branżowych. Zakres stosowania obejmuje budynki o wysokości do 25 metrów, choć przy wyższych obiektach wymagana jest szczegółowa analiza indywidualna.
Podstawowe wymagania projektowe dotyczą zapewnienia odpowiedniej nośności na ściskanie, ścinanie i zginanie. Obliczenia nośności muru na ściskanie prowadzone są z uwzględnieniem smukłości ściany, mimośrodu obciążenia oraz charakterystycznej wytrzymałości na ściskanie wyznaczanej na podstawie klasy wyrobu murarskiego i marki zaprawy. Norma wprowadza pojęcie współczynnika redukcji nośności Φ, który zależy od efektywnej wysokości i grubości ściany – im wyższa smukłość, tym niższy współczynnik i tym mniejsza obliczeniowa nośność elementu. Projektant musi także uwzględnić wpływ otworów, pilastrów i połączeń ze stropami na pracę całego układu konstrukcyjnego.

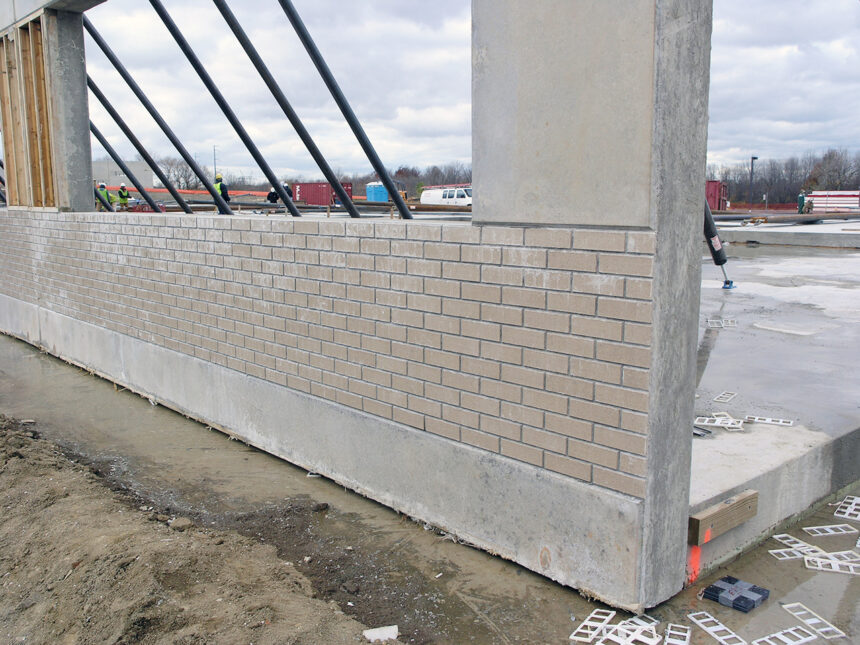

Wymagania dotyczące połączeń i kotwień w murach wielowarstwowych
Uwagę norma poświęca murom warstwowym, powszechnie stosowanym w budownictwie jednorodzinnym i wielorodzinnym. Kotwy łączące warstwę nośną z warstwą elewacyjną muszą spełniać wymagania dotyczące rozstawu, materiału (najczęściej stal nierdzewna) oraz odporności na korozję. Minimalna liczba kotwi wynosi 4 sztuki na metr kwadratowy ścianyich rozmieszczenie powinno uwzględniać strefy przy krawędziach otworów i narożnikach. Norma precyzuje też wymagania dla dylatacji termicznych, koniecznych przy długich odcinkach elewacji murowanej – przerwy dylatacyjne w warstwie licowej powinny być stosowane co 6-8 metrów.
Projektowanie zgodne z normą PN-B-03002 wymaga także weryfikacji stanów granicznych użytkowalności, czyli kontroli zarysowania i ugięć. Rysy w murach mogą powstawać wskutek odkształceń termicznych, skurczowych lub osiadania fundamentów. Norma wskazuje dopuszczalne szerokości rys zależnie klasy ekspozycji i funkcji przegrody – dla elementów zewnętrznych wielkość ta wynosi zazwyczaj 0,2 mm. Projektant powinien na etapie koncepcji przewidzieć strefy potencjalnych odkształceń i odpowiednio zaplanować zbrojenie uzupełniające w spoinach wspornych.
Murowanie ścian to proces, który wymaga znajomości obowiązujących przepisów technicznych. Polska norma PN-B-03002 reguluje projektowanie konstrukcji murowych i stanowi podstawowy dokument odniesienia podobnie jak dla projektantów, jak i wykonawców. Dobór odpowiednich materiałów, zapraw oraz klas wytrzymałości muru wpływa na bezpieczeństwo i trwałość całej konstrukcji.
Materiały i zaprawy zgodne z PN-B-03002 – przed murowaniem?
Norma PN-B-03002 klasyfikuje elementy murowe według ich wytrzymałości na ściskanie, gęstości objętościowej oraz grupy, do której należą. Elementy murowe dzielą się na grupy 1, 2, 3 i 4 – im wyższy numer grupy, tym więcej otworów zawiera element, wpływa to na obliczeniową wytrzymałość muru. Do budowy ścian nośnych najczęściej stosuje się cegłę ceramiczną pełną, bloczki silikatowe oraz beton komórkowy klasy od 400 do 700 kg/m³. Każdy z tych materiałów wymaga dobrania odpowiedniej zaprawy murarskiej. Norma rozróżnia zaprawy zwykłe (M2,5 do M20), cienkowarstwowe oraz lekkie – stosowane głównie z bloczkamii z betonu komórkowego. Zaprawa cienkowarstwowa o grubości spoiny 1-3 mm pozwala uzyskać lepszą izolacyjność termiczną muru niż tradycyjna spoina 10-15 mm. Prawidłowe murowanie zgodnie z normą wymaga także zachowania odpowiednich wiązań – przewiązanie na długość co najmniej 0,4 wysokości elementu murowego jest wymagane w każdym rzędzie.
Klasy wytrzymałości muru i ich wpływ na nośność ściany
Wytrzymałość obliczeniową muru wyznacza się na podstawie klasy elementu murowego oraz marki zaprawy. Zależność tę ilustruje poniższa tabela:
| Klasa elementu murowego | Marka zaprawy | Charakterystyczna wytrzymałość muru fk [MPa] |
|---|---|---|
| M5 | M5 | 2,8 |
| M10 | M5 | 3,5 |
| M15 | M10 | 5,0 |
| M20 | M10 | 6,3 |
Wyższe klasy elementów murowych w połączeniu z mocniejszą zaprawą dają wyższą nośność ściany, to podstawa przy projektowaniu wielokondygnacyjnych obiektów.
Kategoria wykonania a jakość muru
Norma PN-B-03002 wprowadza dwie kategorie wykonania robót murowych – kategorię I i II. Kategoria I oznacza wyższy poziom kontroli jakości: wymaga laboratoryjnego badania zapraw oraz certyfikowanych elementów murowych z deklarowaną wytrzymałością. Kategoria II dopuszcza mniejszy nadzór techniczny, ale obniża obliczeniową wytrzymałość muru przez zastosowanie wyższego częściowego współczynnika materiałowego. Powodów, dla których można dążyć do kategorii I, jest parę:
- Możliwość uzyskania wyższej obliczeniowej nośności ściany przy tych samych materiałach.
- Lepsza dokumentacja wykonawcza, która chroni inwestora i wykonawcę w przypadku sporów budowlanych.
- Pewność, że grubość spoin i układ wiązania spełniają wymagania normatywne bez wymogu stosowania dodatkowych zapasów bezpieczeństwa.
Norma PN-B-03002 określa minimalne grubości spoin w murach z cegły jako jeden z ważnych parametrów wpływających na trwałość i nośność konstrukcji.

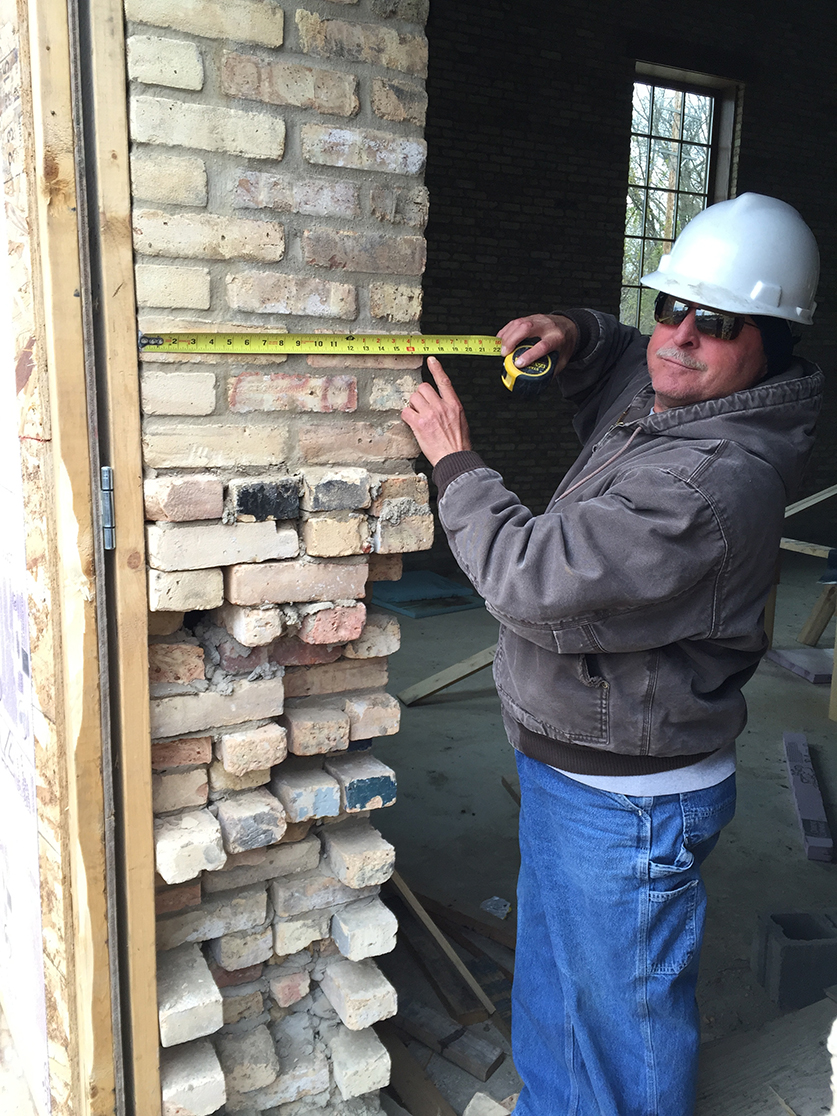

Minimalne grubości spoin według PN-B-03002
Spoiny poziome, zwane też wsporczymi lub łożyskowymi, powinny mieć grubość od 8 do 15 mm. Wartość nominalna wynosi najczęściej 12 mm, jednak w rzeczywistości projektowej przyjmuje się 10 mm jako wielkość obliczeniową przy uwzględnieniu tolerancji wykonawczych. Spoiny pionowe, czyli prostopadłe, mają nominalną grubość 10 mm, a dopuszczalne odchylenie mieści się w przedziale ±5 mm. Norma wyraźnie zaznacza, że spoiny nie mogą być niezapełnione – puste przestrzenie w spoinach pionowych osłabiają monolityczność muru i prowadzą do lokalnych koncentracji naprężeń.

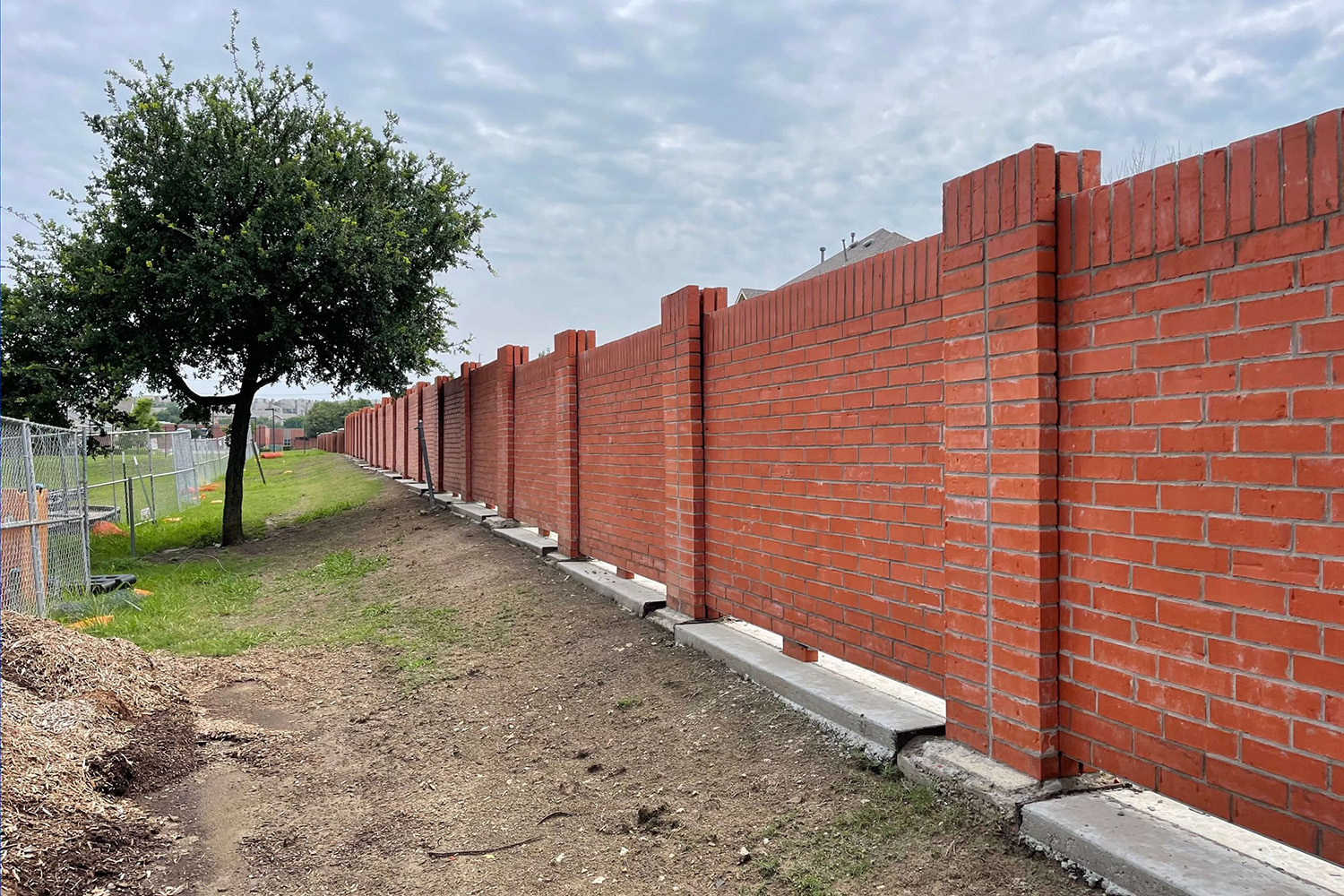

Przewiązanie cegieł to drugi krytyczny aspekt, który norma reguluje w sposób bezpośredni. Minimalna długość przewiązania – rozumiana jako długość zakładu jednej cegły na drugą wzdłuż osi muru – wynosi 0,4 wysokości cegły, jednak nie mniej niż 45 mm dla cegieł standardowych o wymiarach 250×120×65 mm. W rzeczywistości znaczy to, że przy typowej cegle ceramicznej zakład musi wynosić co najmniej jedną czwartą jej długości. Brak prawidłowego przewiązania skutkuje powstawaniem ciągłych spoin pionowych na pełną wysokość ściany, co całkowicie eliminuje współpracę warstw i dramatycznie obniża nośność przekroju.
Jak przewiązanie wpływa na rozkład naprężeń w murze?
W murach wielowarstwowych norma wymaga stosowania przemiennego układu warstw tak, aby spoiny pionowe każdej kolejnej warstwy były przesunięte względem poprzedniej. Przesunięcie to musi wynosić co najmniej 45 mm, choć zalecane jest użycie układu „w połówkę”, gdzie zakład równa się połowie długości cegły, czyli około 125 mm. Taki układ zapewnia odpowiednie rozproszenie sił ściskających i ścinających wzdłuż całego przekroju muru. W narożnikach i miejscach krzyżowania ścian przewiązanie musi obejmować naprzemienne wchodzenie cegieł z obu ścian na głębokość co najmniej jednej główki, czyli minimum 120 mm.
Norma dopuszcza stosowanie klejów cienkowarstwowych przy murowaniu elementów z dokładnych bloczków, gdzie grubość spoiny może zostać zredukowana do 1-3 mm. W takich przypadkach wymagania dotyczące przewiązania pozostają niezmienione – zakład musi spełniać te same warunki geometryczne co w murach tradycyjnych. Pamiętaj, że każde odstępstwo od podanych wartości minimalnych wymaga osobnej weryfikacji obliczeniowej przez uprawnionego projektanta. Polska norma PN-B-03002 harmonizuje przy tym z europejską normą EN 1996-1-1, co znaczy, że wymagania te wpisują się w szerszy system eurokodów dotyczących projektowania murowych konstrukcji budowlanych.
