Eurokod 8 (EN 1998): zasady projektowania konstrukcji odpornych na trzęsienia ziemi

Norma EN 1998 (Eurokod 8) określa zasady projektowania konstrukcji odpornych na działanie trzęsień ziemi. Dotyczy budynków, mostów i obiektów inżynierskich.

Wyróżnia 6 klas sejsmicznych (od I do VI), pilnujące regionalne zagrożenie sejsmiczne w Europie. Eurokod 8, znany także jako EN 1998, stanowi podstawowy zestaw norm dla projektowania konstrukcji odpornych na trzęsienia ziemi. Jego głównym celem jest zapewnienie bezpieczeństwa budynków i infrastruktury w regionach sejsmicznie aktywnych. Norma ta różni się od tradycyjnych metod projektowania przede wszystkim uwzględnieniem dynamicznych obciążeń, które mogą wystąpić w czasie wstrząsów ziemi. Dlaczego Eurokod 8 jest tak ważny w nowoczesnym budownictwie? Eurokod 8 określa wymagania dotyczące analizy sejsmicznej, doboru materiałów oraz konstrukcyjnych rozwiązań antysejsmicznych. Wprowadza trzy główne klasy odporności sejsmicznej: klasa I (budynki o znaczeniu strategicznym, takie jak szpitale), klasa II (budynki mieszkalne i biurowe) oraz klasa III (obiekty o niskim znaczeniu).

Każda klasa nakłada odmienne wymagania, dostosowane do przewidywalnego ryzyka. Na przykład, szpitale muszą pozostać poręczne nawet po silnym trzęsieniu, co wymusza stosowanie zaawansowanych systemów tłumienia drgań.

Innym ważnym aspektem jest wykorzystanie analizy modalnej w procesie projektowania. Polega ona na określeniu naturalnych częstotliwości drgań konstrukcji, umożliwia to zidentyfikować jej słabe punkty. Inżynierowie często stosują metodę spektrum odpowiedzi, która modeluje reakcję budynku na różne częstotliwości drgań. To podejście sprawia, że Eurokod 8 jest bardziej precyzyjny niż starsze normy, które opierały się głównie na statycznych obciążeniach

Eurokod 8 reguluje także dobór materiałów budowlanych. Beton zbrojony stalą jest powszechnie stosowany ze względu na swoją elastyczność, ale norma wymusza użycie konkretnych typów stali o podwyższonej ciągliwości.

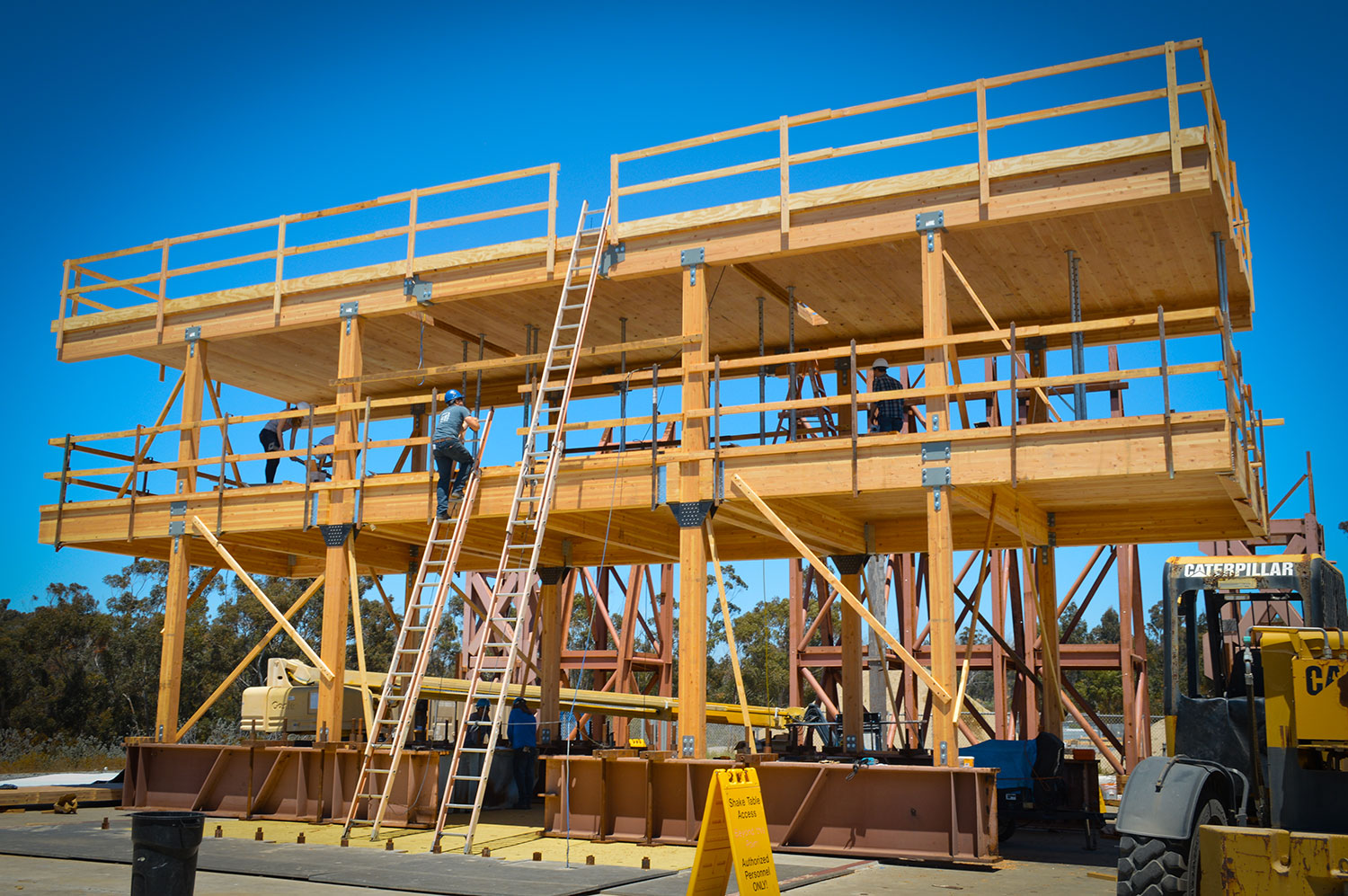

Dla konstrukcji stalowych wymagania dotyczą minimalnej grubości ścianek oraz zastosowania specjalnych połączeń, które mogą absorbować energię wstrząsów. Dla budynków drewnianych ważne jest stosowanie technik wiązania, które zapobiegają rozluźnieniu konstrukcji.

Poniżej tabela porównawcza przedstawia główne różnice między Eurokodem 8 a tradycyjnymi normami:

Podstawowe założenia normy Eurokod 8 a projektowanie odporności sejsmicznej

Projektowanie konstrukcji odpornych na działanie sił sejsmicznych wymaga precyzyjnych wytycznych, które umożliwiają bezpieczeństwo użytkowników.

Eurokod 8, znany także jako EN 1998, stanowi ważny dokument normatywny w tej dziedzinie. Jego głównym celem jest zapewnienie, że budynki i inne obiekty inżynierskie będą mogły przetrwać trzęsienia ziemi o określonej intensywności. Norma ta obowiązuje w większości krajów europejskich i stanowi podstawę do projektowania konstrukcji sejsmicznie odpornych. Eurokod 8 dzieli się na parę części, z których każda dotyczy innego aspektu projektowania. Najważniejsze z nich to EN 1998-1, która określa wymagania dotyczące ogólnych zasad projektowania budynkóworaz EN 1998-5, koncentrująca się na fundamentach, konstrukcjach oporowych i różnych typach budowli specjalnych. Każda z części normy uwzględnia specyfikę regionu, w którym ma być stosowana, co ma znaczenie dla dostosowania konstrukcji do lokalnych warunków sejsmicznych.

Jakie kryteria spełniają budynki zgodne z Eurokodem 8?

Projektowanie według Eurokodu 8 opiera się na kilku fundamentalnych kryteriach, które muszą być spełnione, aby konstrukcja mogła być uznana za odporną na trzęsienia ziemi. Pierwszym z nich jest klasyfikacja budynku pod względem znaczenia użytkowego.

Norma wyróżnia cztery kategorie: od budynków o niskim znaczeniu (np. szopy) po budynki o ważnym znaczeniu (np. szpitale, centrale energetyczne). Klasyfikacja ta ma bezpośredni wpływ na poziom wymagań projektowych. Dla budynków o wysokim znaczeniu użytkowym, np. szpitale czy obiekty służące obronności, wymagania są bardziej rygorystyczne. Obejmują one między innymi wyższe współczynniki bezpieczeństwa, konieczność zastosowania zaawansowanych systemów tłumienia drgań oraz szczegółowe analizy zachowania konstrukcji w czasie trzęsienia.

W rzeczywistości znaczy to, że projektanci muszą przemyśleć dodatkowe aspekty, takie jak zdolność do utrzymania możliwości obiektu nawet po silnym wstrząsie.

Podział gruntów a strefy sejsmiczne – podstawa bezpiecznego projektowania

Analiza obciążeń w konstrukcjach budowlanych wymaga uwzględnienia wielu elementów, wśród których klasy gruntu i strefy sejsmiczne spełniają fundamentalną rolę. Norma EN 1998-1 (Eurokod 8) dostarcza wytycznych potrzebnych do dobrego zaprojektowania obiektów w obszarach o podwyższonym ryzyku sejsmicznym.

Rozumienie tych parametrów pozwala na optymalizację konstrukcji pod kątem wytrzymałości i bezpieczeństwa.

Jak klasyfikuje się grunty według Eurokodu 8?

Klasyfikacja gruntów w EN 1998-1 opiera się na ich parametrach mechanicznych, np. sztywność, zagęszczenie czy podatność na osiadanie.

Podział obejmuje pięć głównych klas (A, B, C, D, E), które określają charakterystykę podłoża. Klasa A reprezentuje grunty lite skalne, charakteryzujące się największą sztywnością i odpornością na deformacje. Z kolei klasa E obejmuje słabe grunty organiczne lub luźne, wymagające dodatkowych wzmocnień. Pośrednie klasy (B, C, D) dotyczą gruntów o zróżnicowanej strukturze, np. zwięzłe piaski, gliny czy lessy.

Strefy sejsmiczne – jak wpływać na projektowanie konstrukcji?

Polska, zgodnie z mapą stref sejsmicznych opracowaną przez PIG-PIB, podzielona jest na pięć stref, których liczba określa poziom zagrożenia (akceleracja podłoża). Najbardziej narażone obszary mają zonę 5, gdzie akceleracja może przekraczać 0,5g.

Konstrukcje w takich rejonach wymagają specjalnych zabezpieczeń. Eurokod 8 wprowadza współczynniki korygujące dla różnych typów gruntów i stref. Na przykład, dla gruntu klasy E w strefie 4, współczynnik amplifikacji może sięgać nawet 2,5. To oznacza, że siły sejsmiczne działające na budynek są wyższe niż w obszarach o niskim zagrożeniu. Dlatego projektanci muszą stosować odpowiednie systemy tłumienia drgań lub wzmocnienia fundamentów.

Przykłady postępowania zależnie kombinacji gruntu i strefy

1. Geotechniczne badania podłoża – ważny krok przed przystąpieniem do projektowania. Należy wykonać odwiert, sondowanie CPT lub badania geofizyczne, aby bardzo dokładnie określić klasę gruntu.
2. Dobór odpowiednich materiałów – w gruntach luźnych (klasa D lub E) poleca się stosowanie fundamentów palowych lub sztywnych płyt fundamentowych, które rozkładają obciążenia na głębsze warstwy nośne.
3. Modelowanie reakcji konstrukcji – dla budynków wysokościowych w strefie 4 konieczne jest przeprowadzenie analizy dynamicznej, pilnującej nieliniowe zachowanie materiałów.

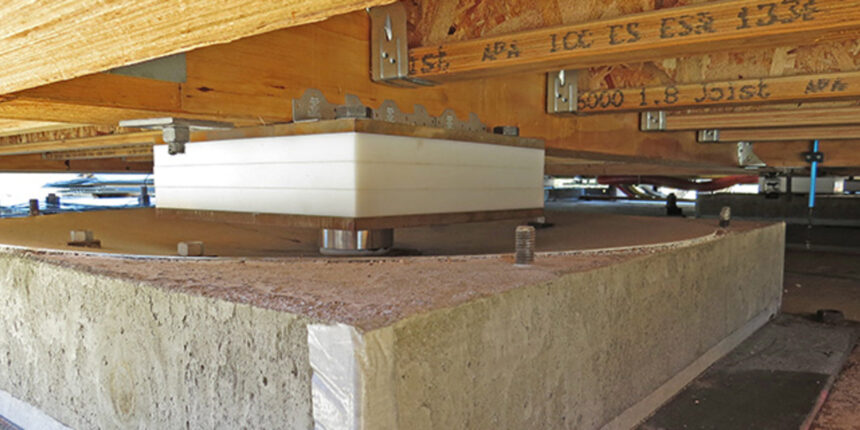

4. Zastosowanie systemów biernych tłumienia – amortyzatory, tłumiki płynowe lub masowe, które absorbują energię sejsmiczną i redukują drgania.
5. Przeprojektowanie detali konstrukcyjnych – dylatacje, połączenia podatne, elastyczne złącza, które umożliwiają swobodne przemieszczenia bez powstawania uszkodzeń.

Najczestsze wyzwania i jak im sprostać?

Jednym z głównych wyzwań jest brak jednoznacznych danych dla niektórych regionów Polski, które nie zostały dotychczas dokładnie zbadane pod kątem sejsmiki. W takich przypadkach projektanci muszą korzystać z interpolacji danych lub stosować bardziej konserwatywne podejście. Innym problemem są zmiany klimatyczne, które mogą wpływać na właściwości gruntów (np. wzrost poziomu wód gruntowych w gruntach spoistych). To z kolei prowadzi do zwiększenia podatności konstrukcji na odkształcenia w trakcie trzęsień ziemi.

porad

Podczas projektowania obiektów w strefach sejsmicznych nie można pominąć klasyfikacji gruntu, ponieważ to on determinuje sposób oddziaływania sił sejsmicznych na konstrukcję. Norma EN 1998-1 jasno określa, że odpowiedni dobór klasy gruntu i strefy sejsmicznej pozwala na zmniejszenie ryzyka uszkodzeń nawet o 40% w porównaniu z konstrukcjami projektowanymi tradycyjnie.

Pamiętając o tych zależnościach, projektanci mogą zaprojektować bezpieczne i trwałe budynki, które spełnią wymagania normy, ale i preferencje inwestorów. Można także korzystać z doświadczeń innych krajów europejskich, gdzie sejsmika jest bardziej powszechna, jak Włochy czy Grecjai adaptować sprawdzone rozwiązania do lokalnych warunków.

Pytania i odpowiedzi

• Czy budynek w strefie 3 z gruntem klasy C jest bezpieczny?Tak, ale wymaga zastosowania odpowiednich wzmocnień konstrukcyjnych, np. sztywniejsze połączenia między elementami.
• Czy Eurokod 8 uwzględnia także wielkości trzęsień ziemi o niskiej częstotliwości?Tak, norma przewiduje analizę podobnie jak wysokoczęstotliwościowychi niskoczęstotliwościowych drgań gruntu.
• Jakie są koszty dodatkowych zabezpieczeń sejsmicznych?Dodatkowe koszty mogą sięgnąć 10-25% całkowitego budżetu inwestycji, jednak redukują ryzyko strat materialnych i ludzkich w dłuższej perspektywie.

Co to jest współczynnik zachowania nośności q w konstrukcjach żelbetowych?

Współczynnik q nazywany jest także parametrem zachowania nośności. Określa on, jak budynek żelbetowy utrzymuje swoją zdolność do przenoszenia obciążeń w czasie. Wartość ta jest bardzo ważna przy projektowaniu konstrukcji, ponieważ wpływa na określenie klasy odporności ogniowej, trwałości oraz bezpieczeństwa użytkowania. Do obliczenia q konieczne jest uwzględnienie szeregu elementów, np. rodzaj zastosowanych betonu i stali, grubość elementów konstrukcyjnych oraz standardy produkcji materiałów.

Współczynnik q określany jest na podstawie norm europejskich i krajowych, w tym eurokodów, które bardzo dokładnie definiują metody jego wyznaczania.

Jak przebiega proces wyznaczania współczynnika zachowania zachodzenia nośności?

Ważnym krokiem jest dokonanie szczegółowej analizy konstrukcji budynku. Proces ten obejmuje ocenę stanu materiałów, grubości ścian, parametrów betonu oraz rozmieszczenia zbrojenia.

Następnie przeprowadza się badania laboratoryjne w celu określenia rzeczywistych właściwości mechanicznych użytych komponentów. Innym etapem jest zastosowanie odpowiednich wzorów i algorytmów, które uwzględniają obliczeniowe normy. Przykładowo, współczynnik q może być wyznaczany wzorem: q = k_rd k_se k_t * k_m, gdzie czynniki te reprezentują wpływ klasy betonu, warunków eksploatacji, temperatury oraz czasu użytkowania. W rzeczywistości inżynierskiej stosuje się także specjalistyczne programy komputerowe, które automatyzują obliczenia i umożliwiają większą precyzję wyników.

Wynik obliczeń pozwala na klasyfikację budynku pod względem odporności ogniowej, co jest potrzebne dla spełnienia wymogów prawnych i bezpieczeństwa.

Pamiętajmy, że współczynnik zachowania nośności nie jest wartością stałą – może ulegać zmianom zależnie nowych norm lub warunków eksploatacyjnych.
