Norma PN-EN 1995 dotyczy projektowania konstrukcji drewnianych. Określa wymagania dotyczące analizy, wymiarowania i wykonania elementów drewnianych oraz połączeń.
Ważne jest zapewnienie bezpieczeństwa, stateczności i trwałości konstrukcji zgodnie z europejskimi standardami. Eurokod 5, określany jako PN-EN 1995, stanowi fundament projektowania konstrukcji drewnianych w Europie. Jego celem jest zapewnienie bezpieczeństwa, trwałości i efektywności ekonomicznej obiektów budowlanych wykonanych z drewna i jego pochodnych. Normy te dostarczają wytycznych dotyczących obliczeń statycznych, wymiarowania oraz doboru materiałów, umożliwia to inżynierom na tworzenie konstrukcji zgodnych z najwyższymi standardami.
Czym jest Eurokod 5 i dlaczego jest ważny w projektowaniu?
Stanowi on zestaw norm europejskich, które zastąpiły krajowe standardy i wprowadziły jednolity system projektowania konstrukcji drewnianych. Wśród jego głównych zalet wymienia się elastyczność, która pozwala na stosowanie go w różnych warunkach klimatycznych i technologicznych.
Tak samo, Eurokod 5 uwzględnia specyfikę drewna jako materiału budowlanego, m.in. jego anizotropię, wrażliwość na wilgoć oraz zjawisko pełzania. Rzetelne zapoznanie się z jego zapisami jest potrzebne do projektowania budynków o wysokiej trwałości, które spełniają rygorystyczne wymagania bezpieczeństwa.
Wśród ważnych elementów Eurokodu 5 należy wyróżnić klasyfikację materiałów, metody obliczeniowe oraz zasady kształtowania połączeń. Drewno, jako materiał naturalny, wymaga uwagi w kontekście jego właściwości mechanicznych, które mogą się różnić nawet w obrębie jednego gatunku. Eurokod 5 wprowadza klasyfikację drewna na klasy wytrzymałości, co ułatwia dobór odpowiednich parametrów w obliczeniach konstrukcyjnych. Ważnym elementem jest także uwzględnienie wpływu wilgotności, która może mocno obniżać nośność drewna. Projektanci muszą zatem stosować odpowiednie współczynniki korekcyjne, aby zapewnić stabilność konstrukcji.
Jakie są najważniejsze zasady Eurokodu 5 w rzeczywistości?
- Dobór materiałów: Eurokod 5 zaleca stosowanie drewna o potwierdzonej jakości, certyfikowanego zgodnie z obowiązującymi normami (np. klasy C i D według PN-EN 338).
- Obliczenia statyczne: Projektowanie opiera się na metodach częściowych współelementów bezpieczeństwa, które uwzględniają podobnie jak obciążenia stałei zmienne.

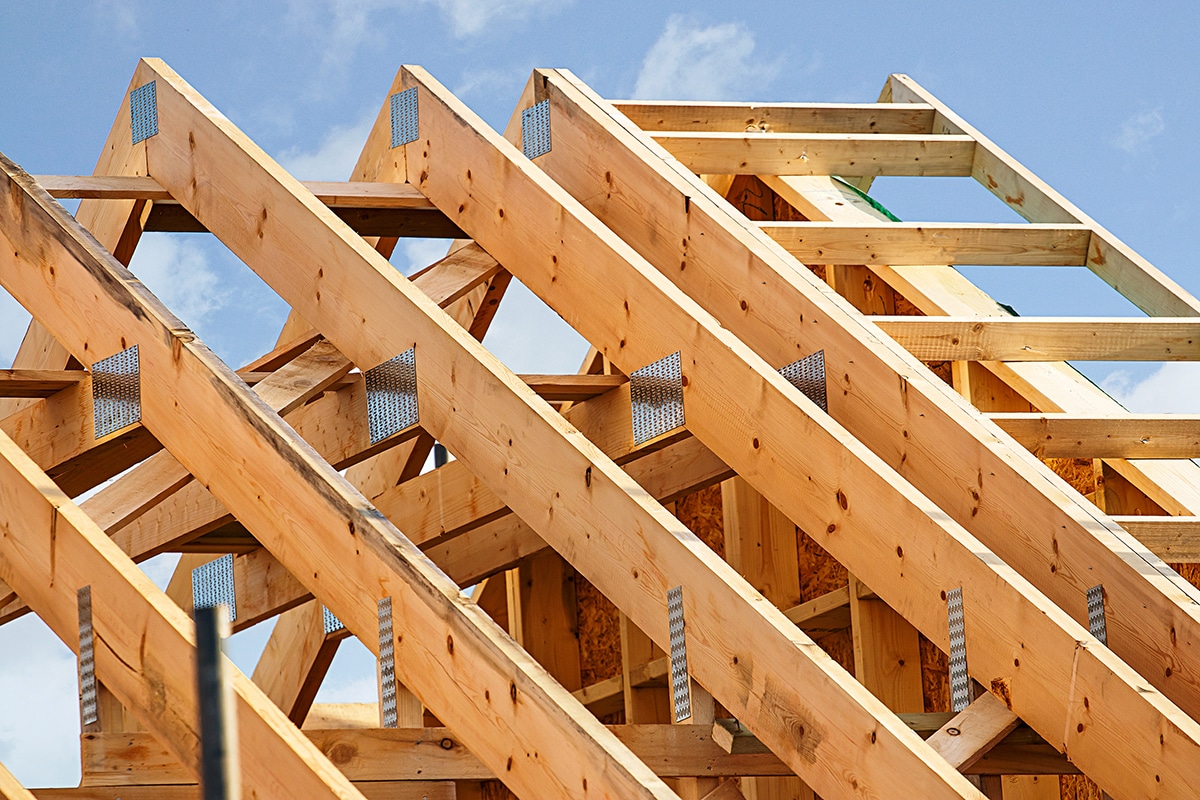

- Złącza i połączenia: Norma określa wymagania dotyczące kształtowania połączeń, w tym stosowania gwoździ, wkrętów czy klejów konstrukcyjnych.
- Ochrona przeciwpożarowa: Drewno, choć palne, może stanowić element nośny w budynkach o określonej klasie odporności ogniowej, jeśli spełnione są warunki normowe.
- Trwałość konstrukcji: Wymagania dotyczące impregnacji, wentylacji i odporności na szkodniki są podstawą dla długowieczności obiektów.

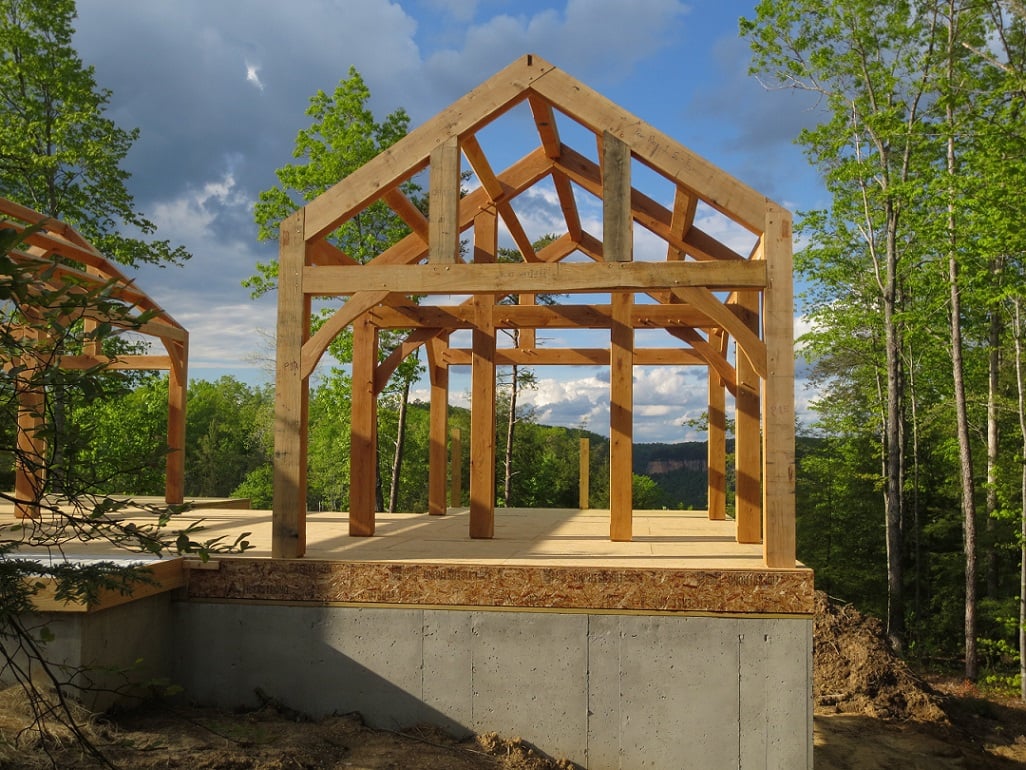

- Kształtowanie elementów: Eurokod 5 zaleca stosowanie przekrojów o odpowiednich proporcjach, aby uniknąć miejscowych naprężeń i deformacji.
Podejście proponowane przez Eurokod 5 w rzeczywistości wymaga znajomości zapisów normy, przydatnego doświadczenia w pracy z drewnem.
Ważnym elementem jest także współpraca z laboratoriami, które przeprowadzają badania wytrzymałościowe materiałów. Pozwala to na weryfikację założeń projektowych i dostosowanie konstrukcji do rzeczywistych warunków eksploatacyjnych. W rzeczywistości inżynierowie często korzystają z oprogramowania do projektowania konstrukcji drewnianych, które automatyzuje część obliczeń, jednak ostateczna odpowiedzialność spoczywa na projektancie. Czy znasz przypadki, w których niedostosowanie się do Eurokodu 5 doprowadziło do awarii konstrukcyjnych?

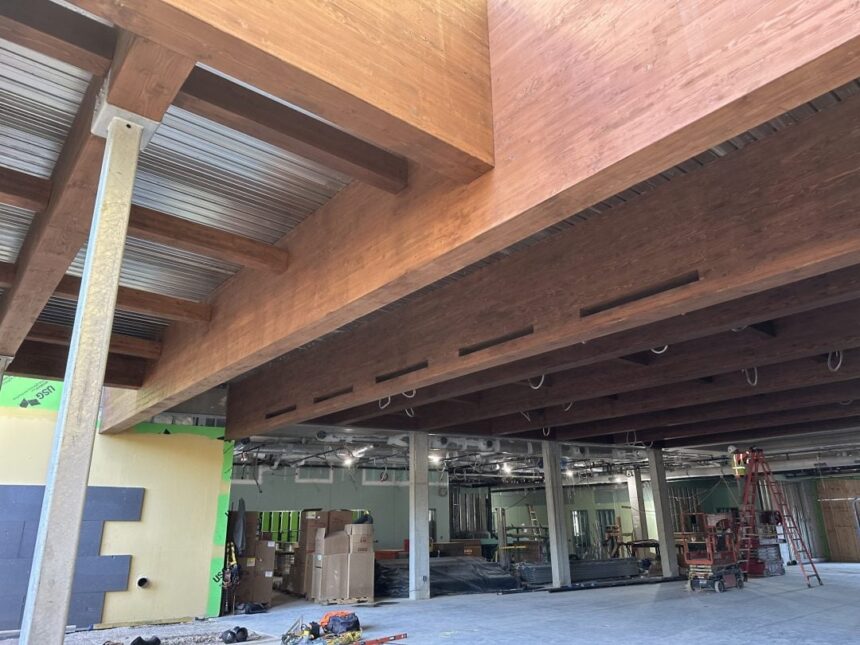

Nośność i stateczność konstrukcji drewnianych według PN-EN 1995
Nośność konstrukcji drewnianych to podstawa ich możliwości.

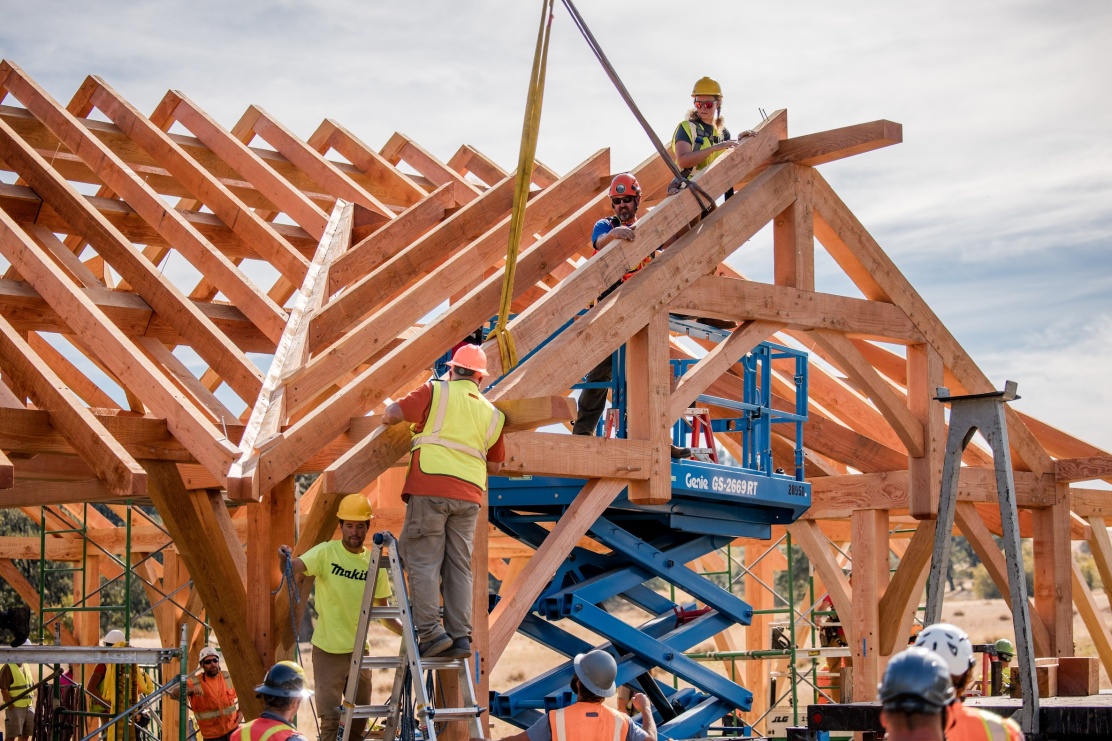

Eurokod 5 dostarcza szczegółowych wytycznych dotyczących obliczeń statycznych, pilnujących podobnie jak obciążenia stałei zmienne. Projektant musi przemyśleć oddziaływania klimatyczne, takie jak wiatr czy śnieg, a także obciążenia użytkowe w budynkach. Stateczność konstrukcji jest tak samo ważna, przede wszystkim w przypadku elementów smukłych, np. belki czy słupy. Eurokod 5 wprowadza pojęcie klasy trwałości oraz klasy użytkowania, które określają dopuszczalne naprężenia i odkształcenia zależnie warunków eksploatacji. Na przykład, konstrukcje w budynkach ogrzewanych (klasa użytkowania 1) mogą być projektowane z mniejszymi współczynnikami bezpieczeństwa niż te eksploatowane w wilgotnym środowisku (klasa 3). Tak samo, standard ten zaleca stosowanie odpowiednich łączników, np. śruby, gwoździe czy kleje konstrukcyjne, aby zapewnić integralność całego układu. Odporność ogniowa to kolejny ważny aspekt projektowania.
Drewno jest materiałem palnym, jednak Eurokod 5 pozwala na projektowanie konstrukcji o odpowiedniej klasie odporności ogniowej.
Możliwe jest to dzięki zastosowaniu odpowiednich przekrojów elementówizolacji termicznej lub nawet specjalnych powłok ogniochronnych. Na przykład, belka o odpowiednio dużym przekroju może przez określony czas spełniać funkcję nośną pomimo działania ognia, co jest możliwe dzięki niskiej przewodności cieplnej drewna.
Czym dokładnie jest ta wymiarowanie elementów drewnianych według PN-EN 1995-1-1?
Wymiarowanie elementów drewnianych to ważny proces w projektowaniu konstrukcji, który zapewnia ich bezpieczeństwo i trwałość.
🏗️ Podstawowe zasady doboru klas wytrzymałościowych drewna
Klasy drewna spełniają fundamentalną rolę w projektowaniu według normy PN-EN 1995-1-1. Drewno konstrukcyjne podzielone jest na klasy wytrzymałościowe, takie jak C18, C22, C24, C30 czy D30, które określają jego właściwości mechaniczne. Dobranie odpowiedniej klasy zależy od przewidywanych obciążeń, warunków użytkowania oraz oczekiwanej trwałości konstrukcji. Normy uwzględniają także grubość drewna, jego wilgotność oraz wpływ defektów, np. sęki, na nośność elementu.
| Klasa wytrzymałości | Wytrzymałość na zginanie (fm,k) | Moduł sprężystości podłużnej | Zastosowanie typowe |
|---|---|---|---|
| C18 | 18 MPa | 9000 MPa | Belki stropowe niskiej klasy |
| C24 | 24 MPa | 11000 MPa | Belki stropowe powszechne |
| C30 | 30 MPa | 12000 MPa | Konstrukcje nośne średniociężkie |
| D30 | 30 MPa (twardziel) | 11000 MPa | Elementy narażone na ścieranie |
Jakie obciążenia należy przemyśleć przy wymiarowaniu?
Projektowanie według PN-EN 1995-1-1 wymaga uwzględnienia szeregu obciążeń, które mogą oddziaływać na elementy drewniane.
Należą do nich obciążenia stałe, użytkowe oraz środowiskowe. Obciążenia stałe, takie jak ciężar własny konstrukcji, są określane na podstawie gęstości drewna i wymiarów elementu. Obciążenia użytkowe, np. obciążenie użytkowe stropów w budynkach mieszkalnych, są standardowo przyjmowane według normy PN-EN 1991. Także, norma zaleca uwzględnienie wpływów środowiskowych, np. skurcz drewna czy ekspansja termiczna.
Innym ważnym aspektem są oddziaływania długotrwałe, które wpływają na nośność drewna w czasie. Drewno jako materiał organiczny podlega procesom pełzania oraz zmniejszenia nośności w wyniku długotrwałych obciążeń.
PN-EN 1995-1-1 wprowadza współczynniki kmod, które uwzględniają te efekty. Dla klas użytkowania 1-3 (odpowiednie dla mostów, budynków i konstrukcji) przyjmowane są wartości współelementów od 0,6 do 1,1, zależnie czasu trwania obciążenia.
Pytania i odpowiedzi:
1. Czy norma PN-EN 1995-1-1 obejmuje drewno klejone warstwowo? Tak, norma ta obejmuje drewno klejone warstwowo, które wyróżnia się wysoką i powtarzalną wytrzymałością. Projektowanie takich elementów uwzględnia odpowiednio wyższe klasy wytrzymałościowe oraz specyfikę połączeń klejowych.
2. Jakie są najczęstsze błędy przy wymiarowaniu drewna wg Eurokodu 5? Do najczęstszych błędów należą nieuwzględnianie efektów długotrwałych, niewłaściwy dobór klasy drewna oraz niedocenianie wpływu wilgoci na parametry wytrzymałościowe materiału. Ważne jest także dokładne określenie klas użytkowania konstrukcji.
📐 Obliczanie nośności belki drewnianej na zginanie według normy
Belki drewniane są powszechne w budownictwie ze względu na swoją wytrzymałość i elastyczność. Aby zapewnić bezpieczeństwo konstrukcji, konieczne jest dokładne obliczenie jej nośności na zginanie. Proces ten opiera się na normach, które określają dopuszczalne naprężenia oraz warunki eksploatacji.
Podstawowe parametry decydujące o nośności belki
Najważniejszym elementem jest wytrzymałość drewna na zginanie, wyrażana jako moduł sprężystości.
Im wyższa wielkość modułu, tym lepiej belka wytrzyma obciążenia. Ważne są także wymiary przekroju poprzecznego – szerokość i wysokość belki wpływają na moment bezwładności, który przekłada się na nośność. Oprócz samego drewna, ważny jest rodzaj obciążenia. Czy będzie to obciążenie stałe, zmiennie czy dynamiczne?
Każdy typ wymaga indywidualnego podejścia. Normy, takie jak PN-EN 1995-1-1, bardzo dokładnie określają czynniki korygujące, które należy przemyśleć w obliczeniach.
Krok po kroku: wzór na nośność belki drewnianej
Podstawowy wzór na nośność belki na zginanie wygląda następująco: σ = M / W, gdzie σ to naprężenie zginające, M to moment zginający, a W to wskaźnik wytrzymałości przekroju. Wskaźnik W oblicza się dla prostokątnego przekroju jako W = (b * h²) / 6, gdzie b to szerokość, a h to wysokość.
Przykład obliczeniowy: belka o wymiarach 50×200 mm pod obciążeniem 3 kNm. Moment zginający M wynosi 3000 Nm. Wskaźnik W = (0,05 * 0,2²) / 6 = 0,000333 m³. Naprężenie σ = 3000 / 0,000333 ≈ 9 MPa.
Jeśli drewno klasy C24 ma dopuszczalne naprężenie zginające 24 MPa, belka jest bezpieczna.
Musimy wiedzieć, że obliczenia trzeba dostosować do klasy drewna oraz warunków eksploatacji. Normy przewidują także współczynniki bezpieczeństwa, które jeszcze bardziej obniżają dopuszczalne naprężenia.
Wilgotność drewna ma ogromny wpływ na jego właściwości mechaniczne. Drewno mokre traci swoją wytrzymałość nawet o 30%. Dlatego pilne jest wysuszenie materiału przed montażem. Innym czynnikiem jest jakość drewna – występowanie sęków, pęknięć lub pleśni może osłabić konstrukcję.
Norma PN-EN 1995-1-1 wprowadza także klasy trwania obciążenia, takie jak stałe, długotrwałe, średniotrwałe czy krótkotrwałe. Każda z nich ma przypisany współczynnik k_mod, który modyfikuje dopuszczalne naprężenia. Na przykład obciążenie stałe (np. ciężar własny) wymaga zastosowania k_mod = 0,6.
