Norma PN-EN 1264 określa wymagania dla systemów ogrzewania i chłodzenia podłogowego. Obejmuje planowanie, projektowanie, komponentyinstalację oraz obliczenia hydrauliczne i termiczne. Zapewnia efektywność energetyczną, komfort termiczny i bezpieczeństwo. Składa się z 5 części: PN-EN 1264-1 (definicje), -2 (obliczenia), -3 (wymiarowanie), -4 (instalacja) i -5 (wymagania elektryczne). Stosowana w budownictwie mieszkaniowym i użyteczności publicznej.
- Jakie bezpieczeństwo gwarantuje Norma PN-EN 1264 w ogrzewaniu podłogowym?
- Co oznacza efektywność termodynamiczna w kontekście tej normy?
- Jakie główne wymagania techniczne nakłada norma PN-EN 1264 na projektowanie?
- Co norma PN-EN 1264 mówi o materiałach i montażu ogrzewania podłogowego?
- Podstawowe wytyczne normy PN-EN 1264 w projektowaniu podłogówki
Norma PN-EN 1264 stanowi fundament dla wszystkich systemów ogrzewania podłogowego, definiując precyzyjne wymagania techniczne potrzebne do zapewnienia ich bezpieczeństwa i efektywności. Ta europejska norma, wdrożona w Polsce, obejmuje podobnie jak instalacje wodne, jak i elektryczne, regulując aspekty od projektowania po montaż i eksploatację. Z jej pomocą instalacje wystrzegają się przegrzewania powierzchni, co mogłoby prowadzić do oparzeń, a równocześnie optymalizują zużycie energii. Norma PN-EN 1264 podkreśla znaczenie odpowiedniej izolacji termicznej (np. podkładu pod rurami), co zmniejsza straty ciepła w dół i kieruje je ku górze, do pomieszczenia. Specjaliści z branży budowlanej wskazują, że zgodność z nią gwarantuje długoletnią trwałość systemu, nawet pod obciążeniem meblami czy ruchem pieszych. Norma dzieli się na parę części: od zasad projektowania po testy szczelności i wytrzymałości mechanicznej. W rzeczywistości znaczy to, że producenci rur i mat muszą dostarczać produkty z certyfikatami zgodności. Wiedziałeś, że bez spełnienia tych kryteriów instalacja może stracić gwarancję? Efektywność termiczna zależy tu od równomiernego rozkładu ciepła, co zapobiega zimnym strefom na podłodze.
Jakie bezpieczeństwo gwarantuje Norma PN-EN 1264 w ogrzewaniu podłogowym?
Norma PN-EN 1264 kładzie szczególny nacisk na ochronę użytkowników przed zbyt wysoką temperaturą powierzchni podłogi. Maksymalna temperatura podłogi nie może przekraczać 29°C w pomieszczeniach z przebywającymi osobami, przede wszystkim boso stojącymi – to ważny wymóg dla komfortu i zdrowia. Wymaga ona także wytrzymałości mechanicznej na obciążenia punktowe do 500 kg, symulujące ciężar nóg czy mebli. Szczelność rur musi być testowana ciśnieniowo, by uniknąć wycieków (np. woda pod parkietem). Izolacja akustyczna i termiczna to kolejne filary, redukujące hałas kroków i straty energii.
Podstawowe parametry techniczne według normy:
Główne wymagania, które musi zaspokoić każdy system ogrzewania podłogowego:
- Temperatura czynnika grzewczego: regulowana tak, by nie przekraczała dopuszczalnych granic dla materiałów wylewki.
- Rozstaw rur lub mat grzewczych: dobrze dostosowany do mocy cieplnej pomieszczenia, dający równomierne ogrzewanie.
- Wytrzymałość na naprężenia termiczne: system musi znosić cykle nagrzewania i chłodzenia bez pęknięć.
- Grubość i rodzaj wylewki: minimum 45 mm dla układów mokrych, z odpowiednimi włóknami zbrojącymi.
- Izolacja podkładowa: o współczynniku przewodzenia ciepła λ poniżej 0,035 W/mK.
- Testy szczelności: ciśnienie próbne dwukrotne od nominalnego, bez spadku przez określony czas.
- Dokumentacja projektowa: z obliczeniami strat ciepła i symulacjami rozkładu temperatury.
Te elementy umożliwiają, że ogrzewanie podłogowe działa efektywnie energetycznieintegrując się z pompami ciepła czy kotłami kondensacyjnymi. W suchych systemach (np. z płytami gipsowo-kartonowymi) norma podkreśla lekkość i szybkość montażu, ale z zachowaniem tych samych rygorów. „Zgodność z PN-EN 1264 to nie formalność, lecz gwarancja bezawaryjnej eksploatacji” – podkreślają instalatorzy certyfikowani. Jak wybrać odpowiedni system? Zawsze sprawdzaj oznaczenia CE i deklaracje zgodności. Norma uwzględnia też aspekty chłodzenia podłogowego (hybrydowe instalacje), gdzie wymagana jest ochrona przed kondensacją pary wodnej (np. poprzez podgrzewanie powierzchni powyżej punktu rosy). W nowych budynkach instalacja musi być zgłaszana do nadzoru budowlanego, co potwierdza spełnienie kryteriów. Efektywność rośnie dzięki niskim temperaturom wody (do 40-45°C), kompatybilnym z odnawialnymi źródłami energii.
Co oznacza efektywność termodynamiczna w kontekście tej normy?
Efektywność ogrzewania podłogowego według Normy PN-EN 1264 mierzy się emisją ciepła na m², zależną od typu podłogi (parkiet, płytki). Norma wymaga obliczeń opartych na stratach transmisyjnych i wentylacyjnych budynku. Główne korzyści z wdrożenia normy to: niska bezwładność cieplna, co skraca czas rozruchu systemu. W istniejących obiektach (część 4 normy) dopuszcza się frezowanie podłogi pod rury, ale z ograniczeniami głębokości (maks. 50 mm). Praktycy radzą stosować regulatory pogodowe dla dynamicznego sterowania. Czy instalacja podłogowa zwróci się szybciej niż grzejnikowa? Wielu ekspertów potwierdza, dzięki oszczędnościom na energii. Norma promuje materiały o wysokiej przewodności cieplnej, jak jastrychy anhydrytowe (szybkoschnące). W systemach elektrycznych podstawa to ochrona przed przegrzaniem (termostaty z czujnikami podłogowymi). Zawsze zapamiętaj o wentylacji, by uniknąć nadmiernej wilgotności (ryzyko pleśni). Te wymagania czynią ogrzewanie podłogowe nie wyłącznie bezpiecznym, ale i przyszłościowym rozwiązaniem w budownictwie energooszczędnym.
Norma PN-EN 1264 stanowi ważny standard europejski regulujący wymagania techniczne dla systemów ogrzewania podłogowego. Określa ona szczegółowe kryteria projektowania, montażu i eksploatacji instalacji wodnych oraz elektrycznych, dając bezpieczeństwo i efektywność energetyczną. Norma dzieli się na siedem części, z których każda skupia się na innym aspekcie, takim jak definicje, materiały czy obliczenia hydrauliczne. Dla przykładu, w pomieszczeniach mieszkalnych maksymalna temperatura powierzchni podłogi nie może przekroczyć 29°C w suchych konstrukcjach, co zapobiega oparzeniom. Zastosowanie tej normy zmniejsza ryzyko awarii i gwarantuje zgodność z dyrektywami UE.
Jakie główne wymagania techniczne nakłada norma PN-EN 1264 na projektowanie?
W części 2 normy PN-EN 1264 szczegółowo opisano procedury projektowe, w tym obliczenia strat ciepła i rozmieszczenie rurociągów. Gęstość strumienia ciepła dla komfortu termicznego wynosi zazwyczaj 50-100 W/m², zależnie od strefy pomieszczenia – centralnej lub brzegowej. Projektant musi uwzględnić przewodność cieplną materiałów wylewki, np. betonowej o współczynniku λ ≥ 1,0 W/m·Koraz izolację termiczną podłoża o oporze Rd ≥ 5 m²·K/W w budynkach parterowych. Norma wymaga symulacji rozkładu temperatur z użyciem siatek obliczeniowych o krokach nie większych niż 0,1 m. Dla systemów z rurami PEX-Al-PEX średnica minimalna to 12 mm, a odległość osiowa między rurami 100-200 mm. Te parametry umożliwiają równomierne ogrzewanie bez przegrzewania krawędzi.
Co norma PN-EN 1264 mówi o materiałach i montażu ogrzewania podłogowego?
Część 3 normy precyzuje wymagania dla komponentów produkcyjnych, w tym rur, rozdzielaczy i mat rozdzielczych. Rury muszą wytrzymywać ciśnienie 6-10 bar i temperaturę roboczą do 70°C, z deklarowanym naprężeniem termicznym poniżej 0,2%. Dla paneli suchej zabudowy grubość izolacji akustycznej nie może być mniejsza niż 20 mm, co redukuje hałas krokowy o co najmniej 28 dB. Montaż wymaga testu szczelności pod ciśnieniem 1,5 raza wyższym od roboczego, trwającego minimum 1 godzinę. Norma podkreśla konieczność omijania ostrych zagięć rur – promień zginania ≥ 5-krotność średnicy zewnętrznej. Praktycznie, w łazienkach dopuszczalna temperatura podłogi wzrasta do 33°C, ale z matami antypoślizgowymi klasy R10.
W części 4 i 5 norma PN-EN 1264 reguluje instalację dla podłóg pływających i suchych, z naciskiem na kompatybilność z okładzinami ceramicznymi czy panelami drewnianymi. Obliczenia hydrauliczne uwzględniają opory przepływu poniżej 300 Pa/m dla prędkości wody 0,5-0,8 m/s. Dla systemów elektrycznych mata grzewcza musi mieć izolację o rezystancji ≥ 100 MΩ. Norma wprowadza klasy A-E dla gęstości ciepła, gdzie klasa A (do 100 W/m²) jest odpowiednia dla domów energooszczędnych. Te detale umożliwiają precyzyjne dopasowanie instalacji do zapotrzebowania cieplnego budynku.
Norma PN-EN 1264 stanowi podstawę dla bezpiecznego i efektywnego projektowania ogrzewania podłogowego. Określa ona szczegółowe wymagania dotyczące systemów ogrzewania i chłodzenia płaszczyznowego, w tym podłogówki. Z jej pomocą instalatorzy wystrzegają się błędów, które mogłyby prowadzić do awarii lub nierównomiernego rozkładu ciepła.
Podstawowe wytyczne normy PN-EN 1264 w projektowaniu podłogówki
Norma PN-EN 1264 dzieli systemy na typy zależnie sposobu układania rur – luźne, w szynie czy zatopione w wylewce. Dla podłogówki niskotemperaturowej maksymalna temperatura powierzchni podłogi nie może przekroczyć 29°C w pomieszczeniach mieszkalnych, co zapobiega przegrzaniu i dyskomfortowi. Projektant musi obliczyć gęstość mocy cieplnej, zazwyczaj 50-100 W/m², pilnując izolacyjność podłoża. Norma wymaga też minimalnej grubości wylewki 45 mm nad rurami, by zapewnić równomierne przewodzenie ciepła. Ważne jest stosowanie rur z PEX lub PE-RT o średnicy 12-16 mm, odpornych na naprężenia termiczne.
Rozstaw rur i jego wpływ na efektywność

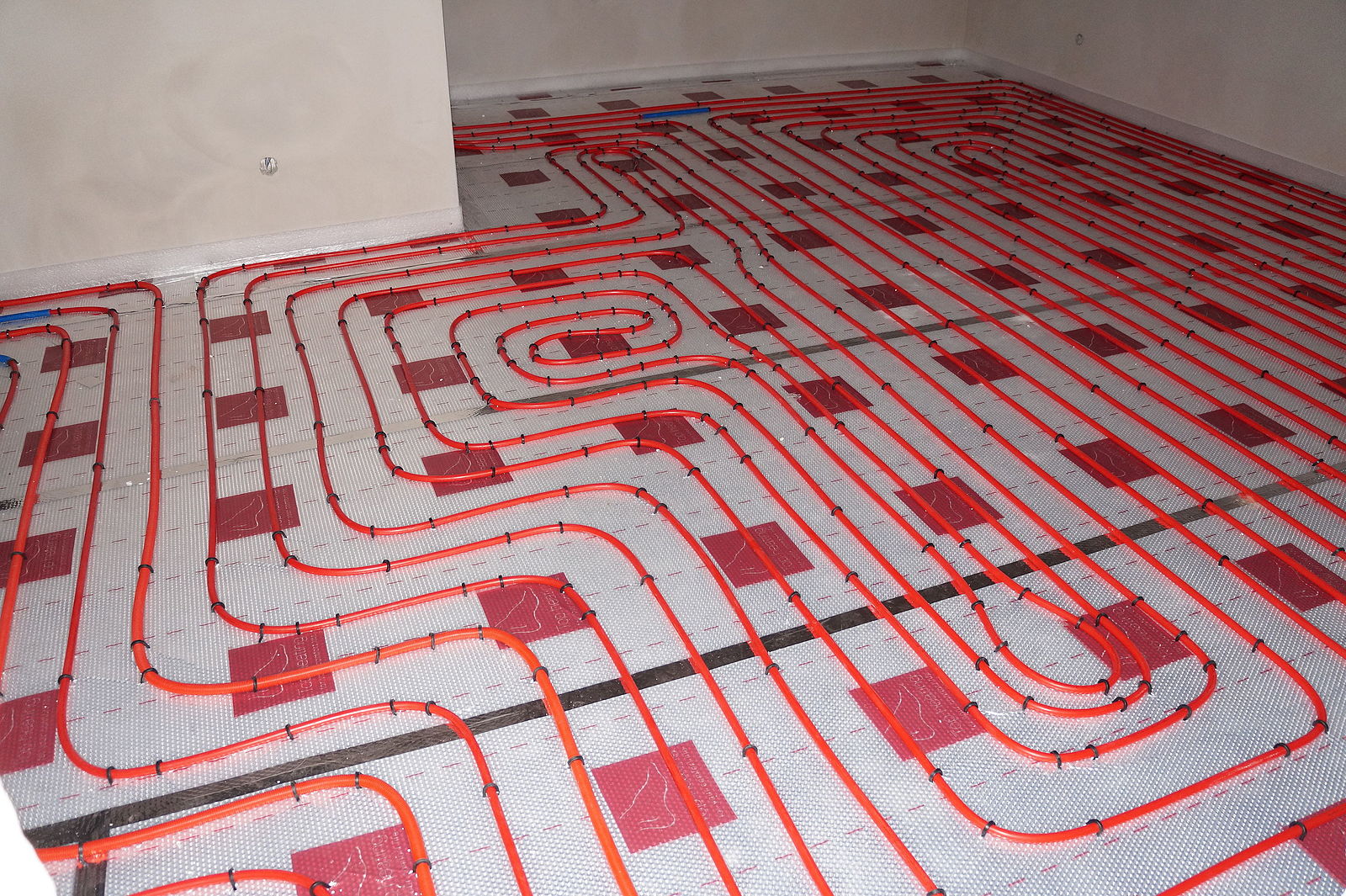

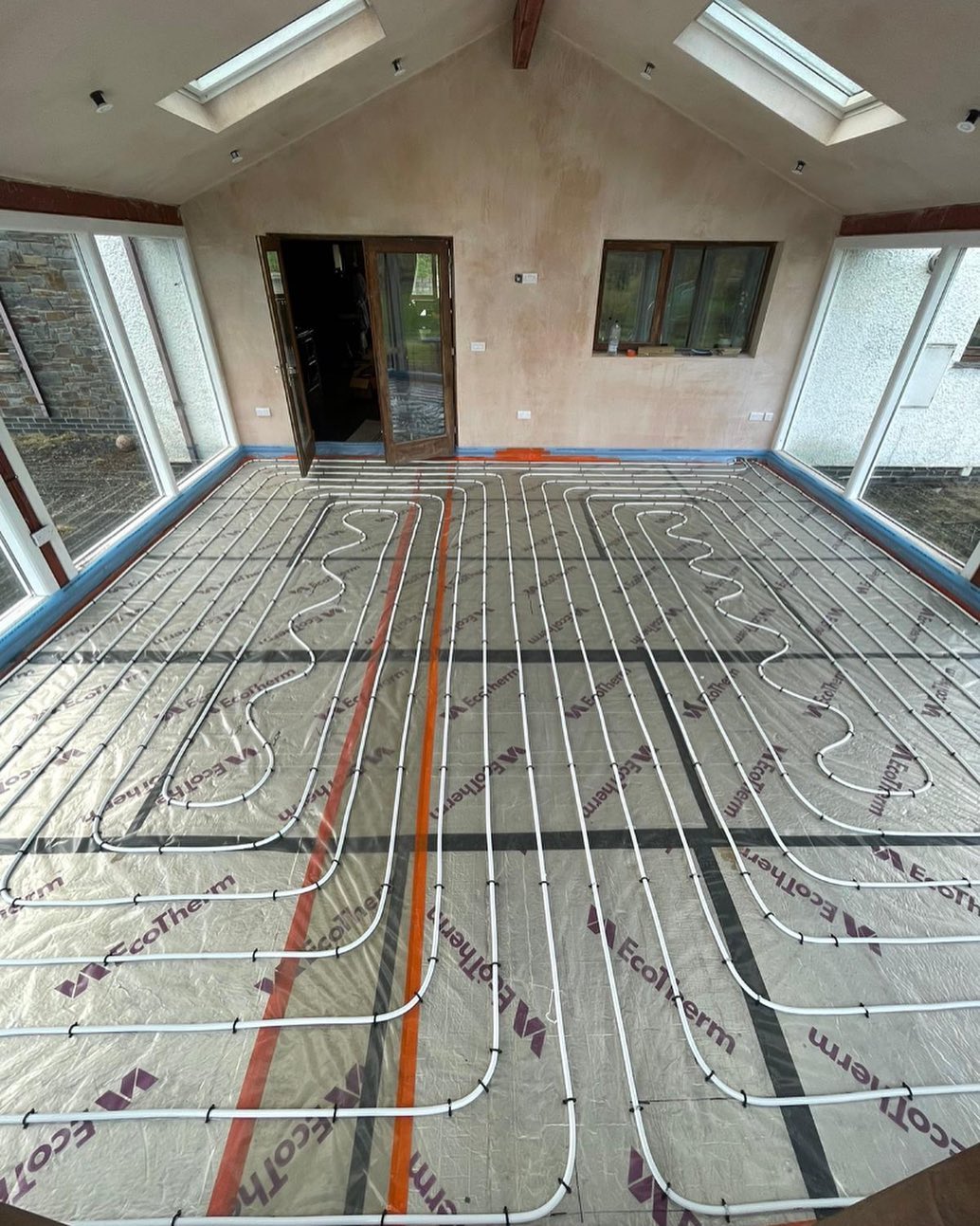

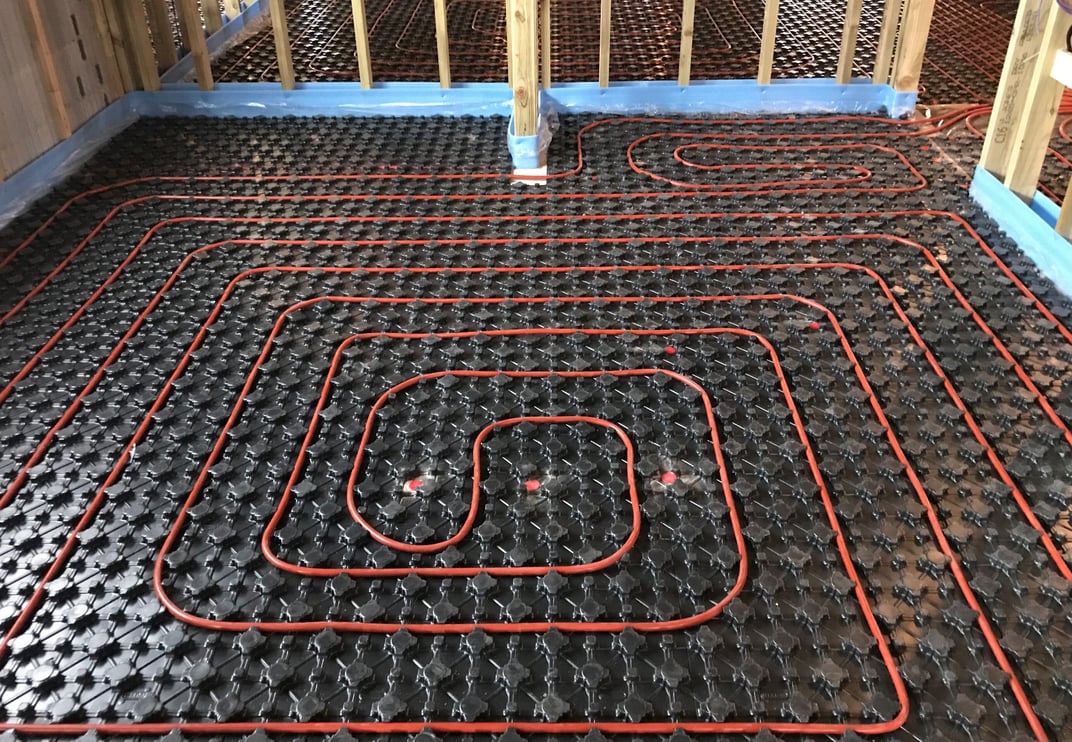

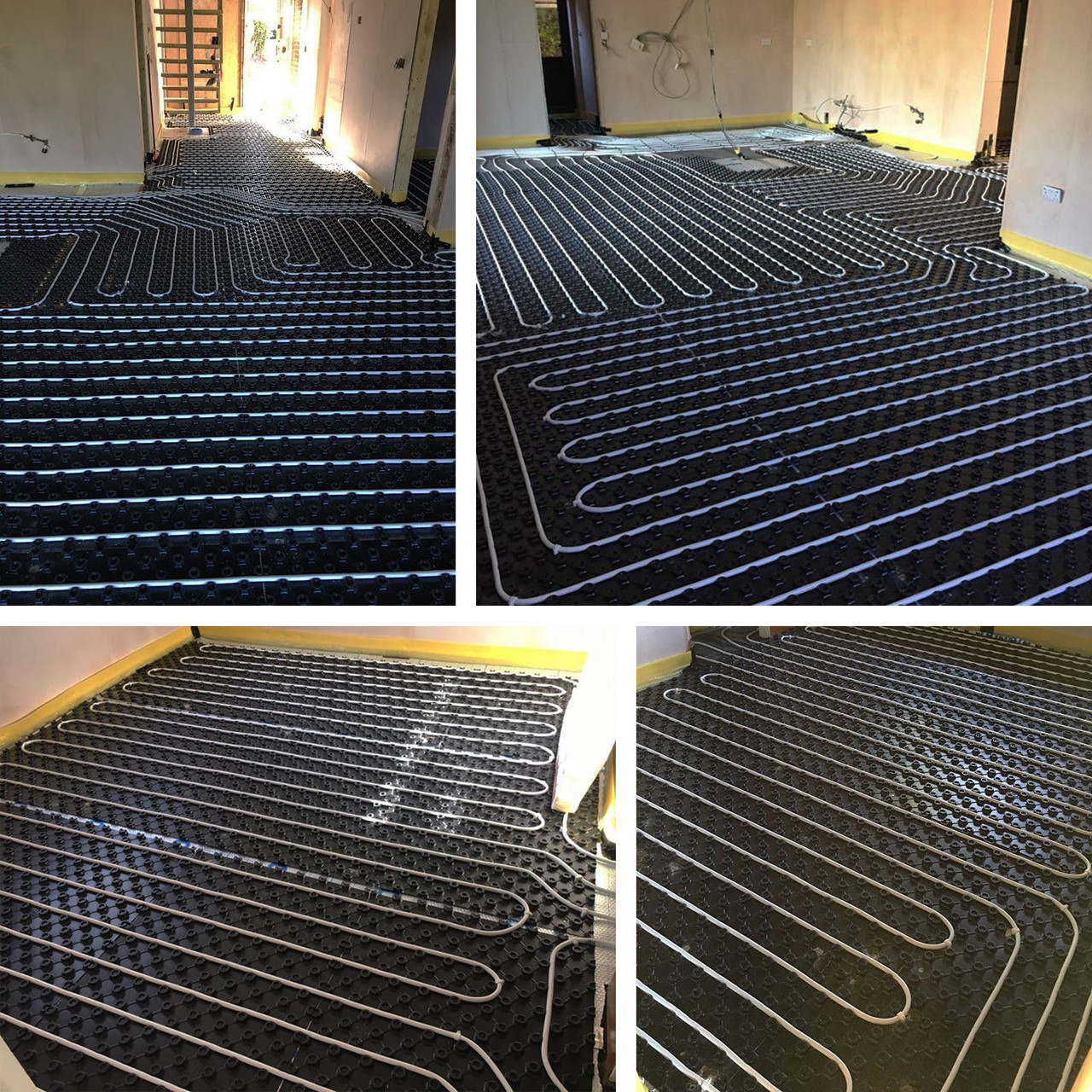

Rozstaw rur według normy PN-EN 1264 wynosi od 100 do 200 mm, dobierany do obciążenia cieplnego pomieszczenia. W strefach o dużym zapotrzebowaniu, jak łazienki, stosuje się gęstszy układ – co 100 mm – dla lepszego rozprowadzania ciepła. Norma podkreśla konieczność tworzenia pętli o długości maksymalnie 100-120 m, co zmniejsza spadki ciśnienia.
Ważne wymagania montażowe:

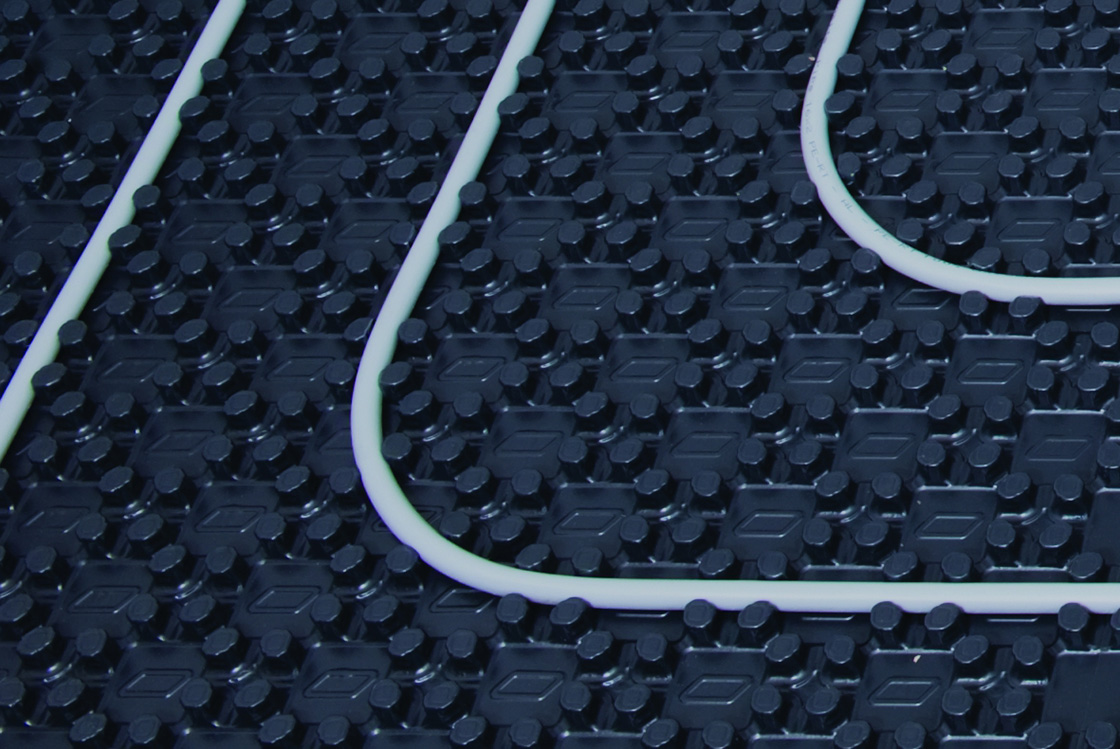

- Izolacja termiczna pod rurami minimum 20 mm styropianu o λ ≤ 0,035 W/mK.
- Warstwa wyrównawcza o grubości 30-50 mm z cementu lub anhydrytu.
- Testy szczelności pod ciśnieniem 6 bar przez 24 godziny przed zalaniem.
| Parametr | Wymaganie PN-EN 1264 | Przykładowa wielkość dla podłogówki |
|---|---|---|
| Temp. powierzchni | ≤29°C (mieszkalne) | 24-27°C typowo |
| Rozstaw rur | 100-200 mm | 150 mm standard |
| Długość pętli | ≤120 m | 80-100 m optimum |
| Grubość wylewki | ≥45 mm nad rurą | 65 mm zalecane |
| Gęstość mocy | 50-100 W/m² | 70 W/m² średnio |
Norma PN-EN 1264 bardzo dokładnie określa maksymalną temperaturę powierzchni podłogi w systemach ogrzewania i chłodzenia podłogowego, ustalając jej granicę na 29°C dla większości celów mieszkalnych. Ta wielkość zapewnia komfort termiczny bez ryzyka oparzeń, szczególnie dla nagich stóp. Norma uwzględnia typ pokrycia podłogi, natężenie ruchu oraz rodzaj pomieszczenia.
Jakie limity temperatury obowiązują w łazienkach i pomieszczeniach użytkowych?
Wpływ pokrycia podłogi na dopuszczalne wartości
W łazienkach i pomieszczeniach o dużym natężeniu ruchu pieszych, jak korytarze hotelowe, norma PN-EN 1264 pozwala na podwyższenie maksymalnej temperatury powierzchni podłogi do 33°C, ale tylko pod warunkiem średniej temperatury poniżej 29°C na całej powierzchni. Dla podłóg pokrytych płytkami ceramicznymi lub kamieniem granitycznym granica wynosi dokładnie 29°C, co zmniejsza przewodzenie ciepła i zapobiega przegrzaniu. Z kolei drewniane parkiety czy panele wymagają obniżenia do 27°C, aby uniknąć odkształceń materiału i pęknięć spowodowanych rozszerzalnością termiczną. Wykładziny tekstylne ograniczają temperaturę do 27°C, ponieważ wyższe wartości mogłyby powodować emisję lotnych związków organicznych i dyskomfort dla stóp. Te różnice wynikają z badań przewodności cieplnej materiałów, przeprowadzonych w ramach normy PN-EN 1264-2, która klasyfikuje podłogi według grup A, B i C.
Instalatorzy ogrzewania podłogowego wodnego muszą mierzyć temperaturę za pomocą termometrów kontaktowych lub kamer termowizyjnych, aby zachować różnicę temperatur na podłodze poniżej 10 K – to kolejny ważny parametr z PN-EN 1264-3. Przekroczenie limitów grozi nie wyłącznie dyskomfortem, ale i stratami gwarancji producenta, a w skrajnych przypadkach odpowiedzialnością karną za zagrożenie zdrowia. Przykładowo, w systemie z rurami PEX o średnicy 16 mm, temperatura wody grzewczej dobiera się na poziomie 35-45°C, co po stratach na oporze cieplnym daje wymaganą powierzchnię podłogi. Norma podkreśla też znaczenie izolacji termicznej pod konstrukcją, zalecając grubość styropianu EPS 100 minimum 30 mm dla podłóg na gruncie.
Dlaczego norma PN-EN 1264 jest bardzo ważna dla bezpieczeństwa w ogrzewaniu podłogowym?
Dla europejskich norm grzewczych, PN-EN 1264 harmonizuje wymagania z dyrektywą budowlaną 89/106/EEC, obligując projektantów do symulacji rozkładu ciepła za pomocą oprogramowania jak Trnsys czy EnergyPlus. Dla podłóg z panelami winylowymi limit spada do 28°C, co wynika z testów laboratoryjnych na skurcz materiału przy wilgotności powyżej 60%. W rzeczywistości, w blokach mieszkalnych z ogrzewaniem niskotemperaturowym, utrzymanie średniej 24-26°C pozwala na oszczędność energii do 20% w porównaniu z grzejnikami konwekcyjnymi. Te dane pochodzą z załącznika normy PN-EN 1264-5, analizującego efektywność energetyczną systemów.
