Norma PN-EN 124 określa wymagania dotyczące wpustów i zwieńczeń studzienek instalowanych w strefach ruchu pieszego oraz kołowego. Obejmuje m.in. klasy obciążenia, materiały, wymiary, bezpieczeństwo użytkowania i oznakowanie. Dobór odpowiedniej klasy, od A15 do F900, zależy od przewidywanego obciążenia oraz miejsca zabudowy, co zapewnia trwałość i bezpieczną eksploatację infrastruktury.
Zwieńczenie studzienki kanalizacyjnej musi przenosić obciążenia wynikające z rzeczywistego sposobu użytkowania nawierzchni. PN-EN 124 porządkuje wymagania dotyczące włazów, wpustów i rusztów wraz z ramami, określając klasy obciążenia oraz zasady badań. Tekst jest przeznaczony dla projektantów sieci, kierowników budów, wykonawców robót drogowych i osób dokonujących odbioru infrastruktury podziemnej. Trzeba przy tym rozróżnić samą konstrukcję studzienki od jej zwieńczenia: norma dotyczy przede wszystkim elementów zamykających i ich współpracy z nawierzchnią. O prawidłowym działaniu decyduje wytrzymałość odlewu lub kompozytu, lecz także dobór klasy, stabilne osadzenie ramy, rzędna pokrywy oraz jakość obudowy.
Klasy obciążenia i ich zastosowanie
PN-EN 124-1 wyróżnia sześć podstawowych klas, którym przypisano obciążenia badawcze. Klasa nie oznacza dopuszczalnej masy pojedynczego pojazdu, lecz poziom obciążenia przyłożonego w warunkach określonych przez normę. Dobór następuje na podstawie lokalizacji, natężenia ruchu, rodzaju nawierzchni i przewidywanych oddziaływań dynamicznych.
| Klasa | Obciążenie badawcze | Typowe zastosowanie |
|---|---|---|
| A15 | 15 kN | tereny piesze, zieleń |
| B125 | 125 kN | chodniki, parkingi samochodowe |
| C250 | 250 kN | strefy przy krawężnikach |
| D400 | 400 kN | jezdnie i pobocza |
| E600 | 600 kN | nawierzchnie przemysłowe |
| F900 | 900 kN | lotniska i obszary o ekstremalnym ruchu |
Na drogach publicznych najczęściej stosuje się zwieńczenia D400, jednak nie powinno się przyjmować tej klasy automatycznie. W strefie najazdu ciężkiego sprzętu, na placach przeładunkowych lub terminalach właściwa może być klasa E600 albo F900.

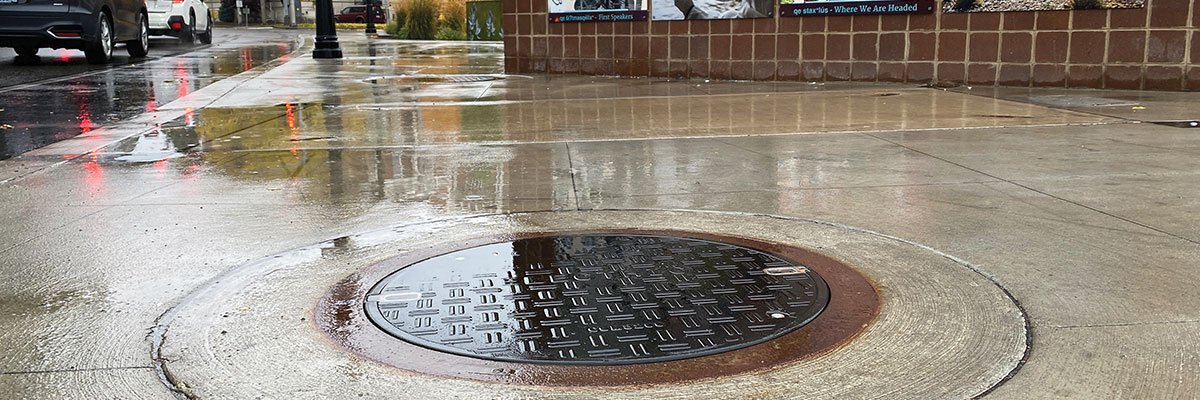

Montaż ramy i kryteria odbioru
Rama musi zostać ustawiona na stabilnym, równym podłożu i trwale zespolona z konstrukcją nawierzchni. Niedopuszczalne jest podpieranie jej luźnymi fragmentami cegieł, klinami lub przypadkową zaprawą. Wymagana jest właściwa rzędna względem asfaltu, kostki albo betonu, zachowanie osi studzienki oraz pełne podparcie obwodu. Właz nie może kołysać się, przesuwać ani wystawać ponad jezdnię.
Przy odbiorze daje efekt:
- zgodność klasy obciążenia z projektem i lokalizacją,
- oznaczenie producenta, normy oraz klasy na elemencie,
- stan powierzchni odlewu, bez pęknięć i niedopuszczalnych ubytków,
- stabilność osadzenia ramy i pokrywy,
- prawidłową rzędną względem nawierzchni,
- drożność zawiasu, zamka lub zabezpieczenia przed obrotem,
- kompletność dokumentów jakościowych i deklaracji właściwości użytkowych.
Odbiór obejmuje także kontrolę zagęszczenia i wykonania obudowy wokół ramy.
Próba obciążenia na miejscu może być wymagana przez projektanta lub zarządcę drogi, lecz nie zastępuje identyfikacji wyrobu ani sprawdzenia jego dokumentacji.
Klasy A15-F900 i obciążenia próbne
Norma PN-EN 124 określa wymagania dotyczące zwieńczeń studzienek i wpustów, czyli pokryw, rusztów oraz ich ram. Klasy obciążenia oznacza się symbolami od A15 do F900. Liczba wskazuje obciążenie próbne wyrażone w kiloniutonach, a nie masę pojazdu ani dopuszczalny nacisk eksploatacyjny. Klasa A15 odpowiada obciążeniu 15 kN, B125 – 125 kN, C250 – 250 kN, D400 – 400 kN, E600 – 600 kN, jednak F900 – 900 kN. Badanie przeprowadza się na określonej powierzchni obciążenia, dlatego nie można prostym przeliczeniem zamienić tych wartości na masę pojazdu. Dobór klasy zależy przede wszystkim od funkcji terenu, możliwości wystąpienia ruchu oraz sposobu przekazywania sił na konstrukcję nawierzchni. Klasa zwieńczenia powinna wynikać z rzeczywistego i przewidywanego sposobu użytkowania miejsca, a nie wyłącznie z aktualnej organizacji ruchu. Jeżeli teren może zostać w przyszłości wykorzystany przez cięższe pojazdy, należy przemyśleć ten scenariusz już na etapie projektu.
Czy D400 oznacza nośność użytkową?
Nie. Możnaść 400 kN jest parametrem badania laboratoryjnego, wykonywanego według procedury określonej w normie.
Nie oznacza stałego, bezpiecznego obciążenia roboczego działającego dowolnie długo ani udźwigu całej studzienki. Rzeczywista trwałość zależy także od jakości materiału, sztywności ramy, dokładności osadzenia i prawidłowego wykonania nawierzchni.
Zastosowanie klas w konkretnych strefach
A15 stosuje się w miejscach niedostępnych dla ruchu pojazdów, między innymi na terenach zielonych, chodnikach użytkowanych wyłącznie przez pieszych oraz ciągach rowerowych. B125 przeznaczona jest dla chodników, stref pieszych, parkingów samochodów osobowych i obszarów przydomowych, gdzie sporadyczny wjazd pojazdu nie przekracza przewidzianych warunków użytkowania.
C250 wykorzystuje się w obrzeżach jezdni oraz w pasach przykrawężnikowych, gdzie koła pojazdów mogą częściowo najeżdżać na zwieńczenie. Klasa obejmuje strefę sięgającą maksymalnie 0,5 m w kierunku jezdni i 0,2 m w kierunku chodnika, licząc od krawężnika.
D400 jest standardem dla jezdni, poboczy utwardzonych i parkingów dostępnych dla samochodów ciężarowych. E600 przeznacza się dla terenów przemysłowych, placów przeładunkowych, doków i nawierzchni lotniskowych. F900 stosuje się w strefach narażonych na największe obciążenia, np. pasy startowe i lądowiska lotniskowe.

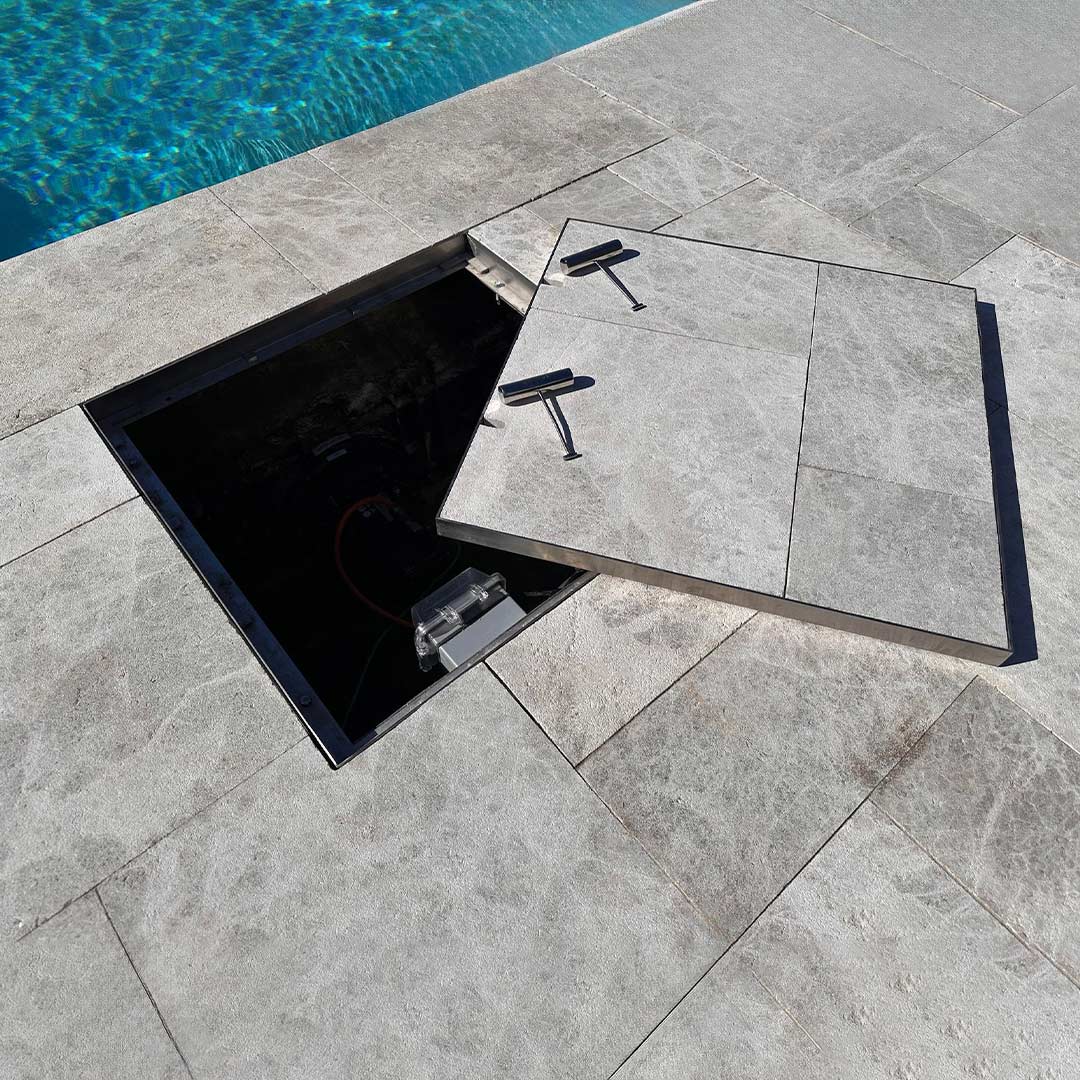

Montaż zwieńczeń studzienek według PN-EN 124
PN-EN 124 obejmuje system norm, którego część pierwsza określa wymagania ogólne, a kolejne części odnoszą się do materiałów i rozwiązań konstrukcyjnych. Przed rozpoczęciem robót należy sprawdzić deklarowaną klasę zwieńczenia: A15, B125, C250, D400, E600 albo F900. Dobiera się ją na podstawie rzeczywistego obciążenia i lokalizacji, a nie wyłącznie rodzaju nawierzchni. Podłoże pod ramę musi być stabilne, równe i oczyszczone. Ramę ustawia się współosiowo z komorą studzienki, na zaprawie lub systemowym materiale montażowym przewidzianym przez producenta. Rama zwieńczenia nie może opierać się punktowo na krawędzi kręgu lub płyty przykrywającej. Jej poziom powinien odpowiadać projektowanej rzędnej nawierzchni, z uwzględnieniem spadków i docelowej warstwy ścieralnej.
- zweryfikowanie typu, wymiaru i klasy obciążenia zwieńczenia;
- sprawdzenie zgodności dostawy z dokumentacją i oznakowaniem producenta;
- oczyszczenie oraz wyrównanie powierzchni podparcia;
- ustawienie ramy współosiowo z otworem studzienki;
- wykonanie pełnego, równomiernego podparcia ramy;
- ustawienie pokrywy lub wpustu bez kolizji i nadmiernych luzów;
- zabezpieczenie elementu przed przesunięciem w czasie zagęszczania i układania nawierzchni.
Odbiór techniczny zamontowanych zwieńczeń studzienek
Odbiór obejmuje kontrolę dokumentów, geometrii, osadzenia oraz stanu powierzchni. Należy sprawdzić, czy pokrywa pozostaje stabilna, nie wystaje ponad nawierzchnię i nie tworzy zagłębienia powodującego zastoiska wody. Wpusty powinny zachować drożność, a elementy wyposażone w zamknięcia lub rygle – prawidłowe działanie.
| Klasa | Typowe miejsce zastosowania | Obciążenie kontrolne | Zakres odbioru |
|---|---|---|---|
| A15 | tereny zielone, ciągi piesze | 15 kN | poziom i stabilność |
| B125 | chodniki, parkingi | 125 kN | osadzenie i luz pokrywy |
| C250 | krawężniki, pobocza | 250 kN | podparcie i lokalizacja |
| D400 | jezdnie i ulice | 400 kN | rzędna, stabilność, brak kołysania |
Wyniki odbioru zapisuje się w protokole, wskazując lokalizację, klasę, wymiary, zastosowane materiały oraz ewentualne niezgodności. Próby obciążenia wykonuje się wyłącznie metodą określoną w dokumentacji projektowej lub specyfikacji technicznej. Dobór zwieńczenia studzienki według PN-EN 124 nie wystarcza, jeżeli element zostanie osadzony niezgodnie z przeznaczeniem. Najczęstszy błąd polega na zastosowaniu niewłaściwej klasy obciążenia: na jezdni montuje się wyrób A15 lub B125 zamiast C250, D400 albo wyższej, wymaganej dla konkretnej lokalizacji. Klasa musi wynikać z funkcji nawierzchni i przewidywanego ruchu, a nie wyłącznie ze średnicy włazu.
Do naruszenia wymagań eksploatacyjnych prowadzi także łączenie pokrywy z ramą o innej konstrukcji, wymiarze nominalnym lub systemie ryglowania.
Błędy montażowe zwieńczeń studzienek naruszające PN-EN 124
Krytyczne znaczenie ma podparcie ramy. Osadzenie jej na punktowo ułożonych cegłach, klinach, cienkiej warstwie zaprawy lub nierównym podłożu powoduje koncentrację obciążeń. Rama może się odkształcać, a pokrywa zaczyna klawiszować i uderzać w czasie przejazdu pojazdów. Niedopuszczalne jest także pozostawienie pustek pod stopką ramy albo użycie zaprawy o niewystarczającej wytrzymałości i przyczepności.
Czy niewłaściwa rzędna ramy wpływa na zgodność zwieńczenia?
Tak. Wystawanie ramy ponad nawierzchnię, jej zaniżenie lub brak właściwego spadku przy krawędzi tworzy próg, zastoinę wody i dodatkowe uderzenia dynamiczne. Powierzchnia pokrywy powinna być zlicowana z docelową nawierzchnią, bez przechyłu oraz bez luzu wynikającego z niestabilnego osadzenia.
Błędem jest także montaż na świeżej, niedostatecznie związanej podlewce. Obciążenie ruchem przed uzyskaniem wymaganej wytrzymałości prowadzi do przemieszczenia ramy i utraty ciągłości podparcia.
Przy modernizacji drogi często zasypuje się ramę kolejnymi warstwami bez jej zakotwienia lub bez zagęszczenia materiału wokół. Skutkiem są zapadnięcia, pęknięcia nawierzchni i przenoszenie obciążeń prosto na konstrukcję studzienki. PN-EN 124 nie zastępuje projektu wykonawczego ani instrukcji montażu producenta. Weryfikacja obejmuje klasę obciążenia, zgodność zestawu, jakość podparcia, rzędną, stabilność, odwodnienie oraz warunki dojrzewania materiałów. Uszkodzone, skorodowane lub zanieczyszczone powierzchnie styku także wymagają usunięcia przed odbiorem.
